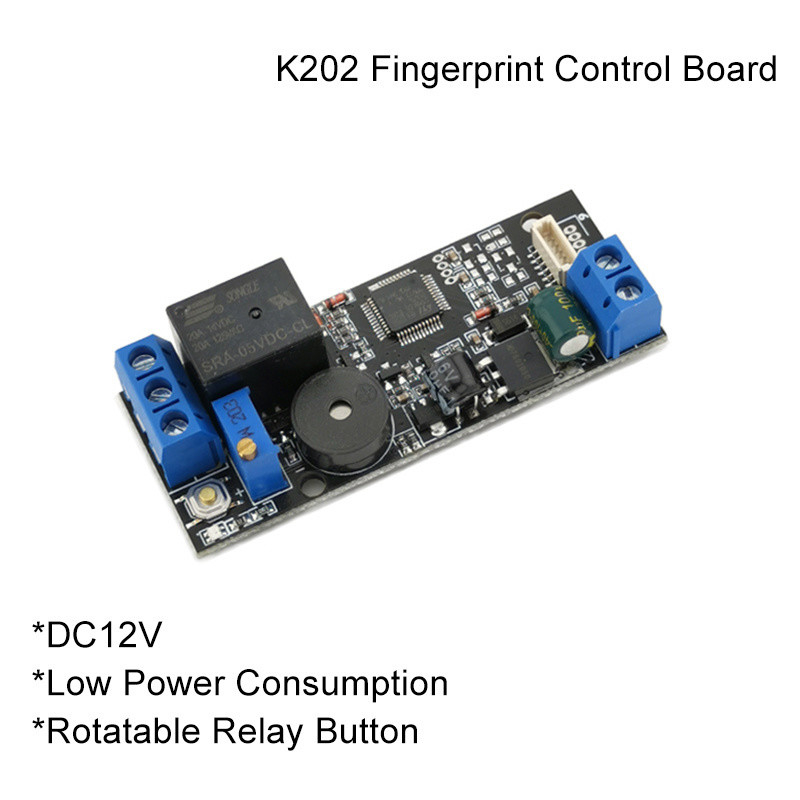

成長 K202 DC12V 指紋アクセス制御ボード

テクニカルパラメータ

■P1:電源:DC12V
・出力:リレー (最大電流:10A)
スタンバイ電流: 15uA
·指紋容量:120枚

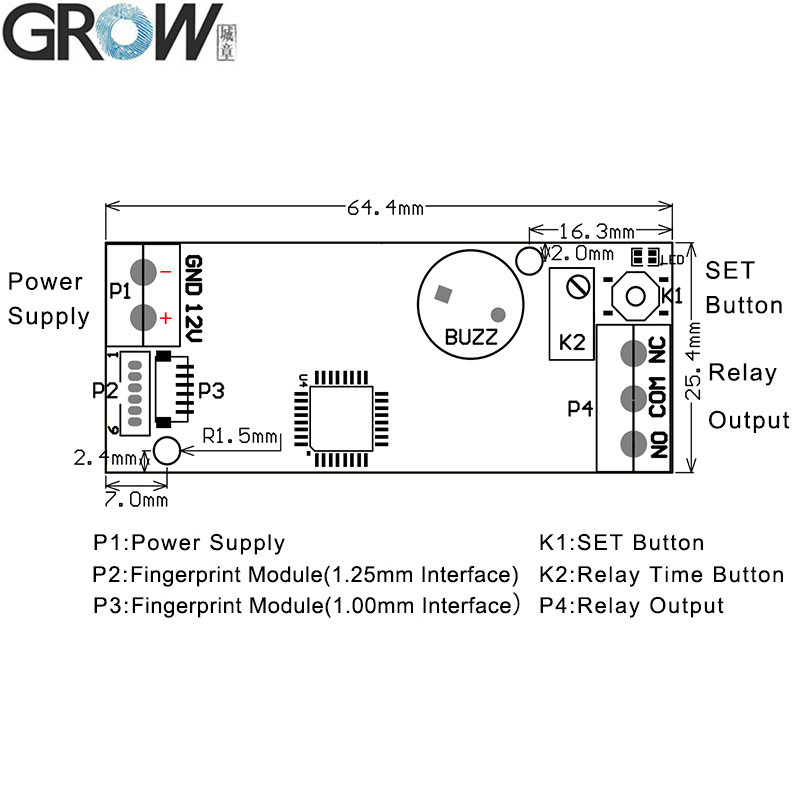

サイズ: 64.4*25.4mm
·P2: MX 1.0mmスペース 6ピン指紋モジュール (R502-A,R502-F,R502-AW,R503,R503-M22を接続することができます)



K202は低電力消費のために設計されており,電源はDC12Vで,リレー時間はボタンを回して調整できます.リレー時間は0.5-13秒です.
指紋を登録するには非常に簡単です. 単に SET ボタンを押して指紋を登録し,SET ボタンを長く押して工場デフォルトに戻すだけです.


操作説明書

1.SET ボタン:
SET ボタンを短く押して,青い指示灯が速くフラッシュし,システムレジスタ状態で,指紋収集エリアに指を入れて,指紋レジスタは音楽を聴くときに成功します.システムで登録状態で継続的に記録することができます.足跡を追加する必要がない場合は,数秒待ってください.
2工場のデフォルトに戻る
"Di"の長音と音楽が聞こえるまで SETボタンを押します.
3. リレー時間設定:

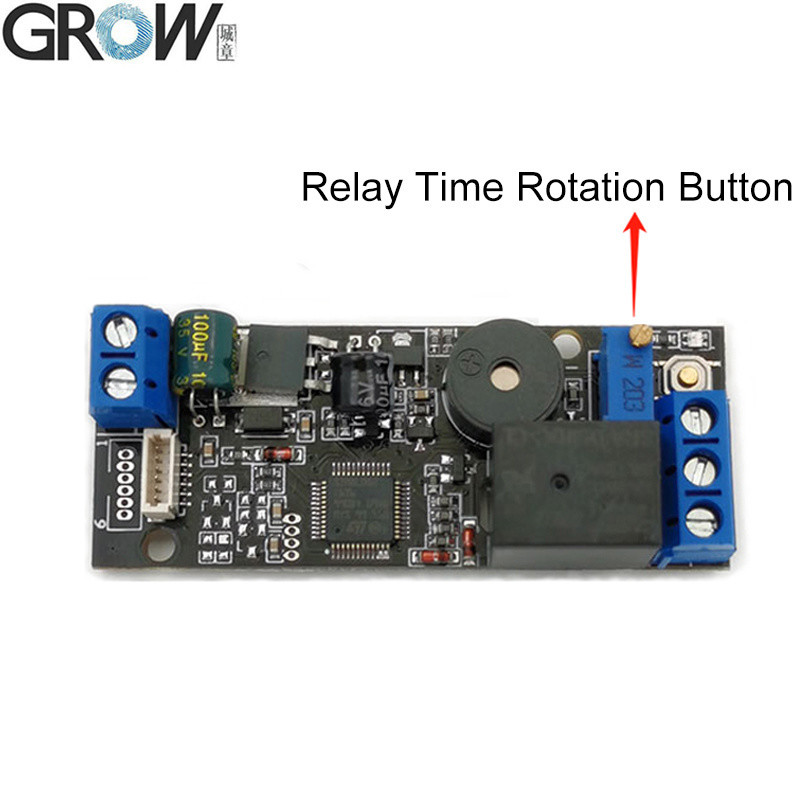

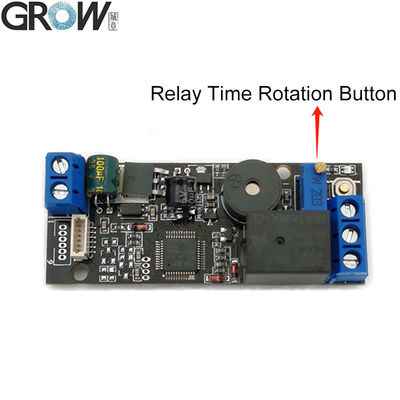

リレーの閉じる時間を0.5から13秒に設定するためにK2を回します.リレーは接触出力,スイッチ信号,電圧出力なしです.
4用途:
指を押すとリレーは指紋が消えた後に閉まります 閉じる時間はK2によって決定されます

注記:1すべての指示灯は待機状態で消し,灯は動作状態で点灯します.
2工場状態では任意の指紋を使用できますが,指紋が登録された後に機能は無効になります.


K202は,R502-A,R502-F,R502-AW,R503,R503-M22指紋モジュールと一緒に使用できます.
