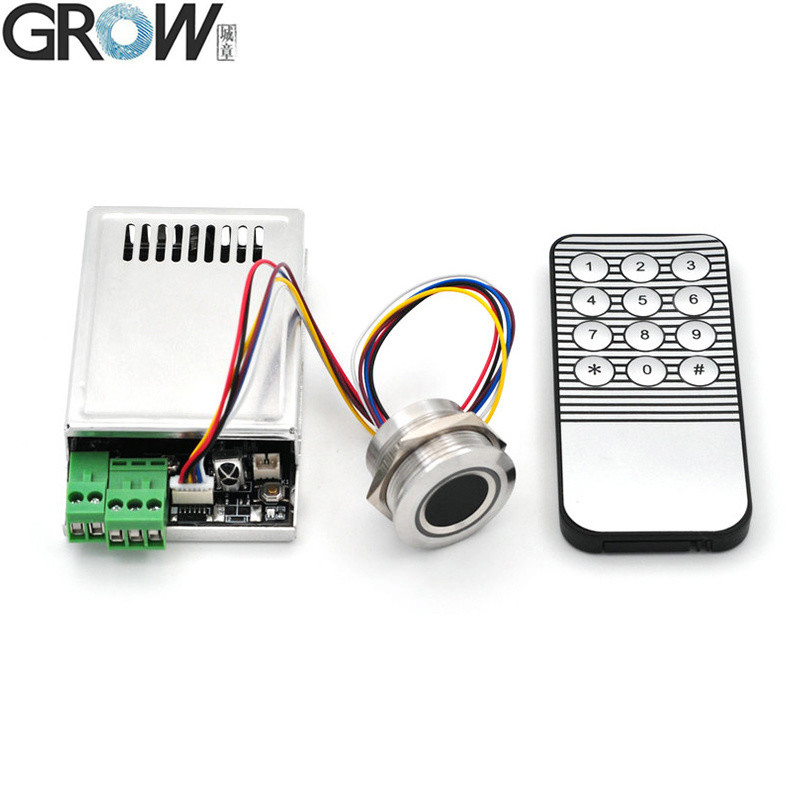

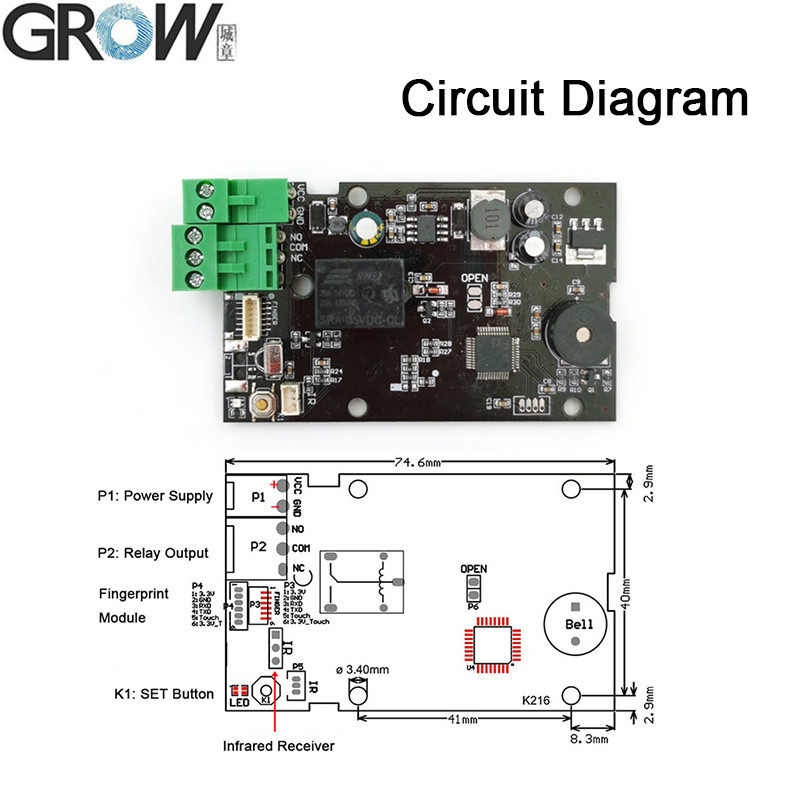

テクニカルパラメータ
DC10-30V,リレー出力,ジョギングモード ((0.5s-99s) /イグニッションモード/セルフロックモード.
SET ボタンやリモコンで管理される (異なる3つのデータベースに指紋を追加/削除,リレー時間を変更など)
・リレー機能:ジョグモード ((0.5s-99s) /イグニッションモード/自動ロックモード
操作説明書
1セットボタンを:
1.1 SET ボタンを短く押す,システムがレジスタ状態で,指示灯が瞬く間に点滅し,各指紋に対して複数回押す,音楽を聴くときに指紋レジスタが成功する.
指紋は,システムで登録状態で継続的に登録することができます. 追加する必要がない場合は,数秒待って.現在のデータベースが満載したとき自動的に次のデータベースに保存されます.)
1.2 工場のデフォルトに戻ると, "Di"の長いビープが聞こえるまで SET ボタンを押して
音楽は,初期化操作が成功することを意味します
2リモコン:
リモコンを使うとき,まずモジュールに触れて目を覚ます.
2.1 青い指示灯が点灯すると,プログラムで表示され,音楽が鳴ると,操作が成功することを意味します.
デフォルトパスワード: 123456 パスワード長さ: 6桁
2.2 パスワードを変更するパスワードを押す
2.3 指紋登録:*パスワード*2*データベース(1-5)#を押す. *ボタンを押すときまたは数秒待ったとき,レジスタ状態の指紋を出力します.
例えば:データベース3に登録する: *パスワード*2*3#を押す
2.4. 指紋を削除:*パスワード*3*データベース(1-5)#を押します
例えば:データベースから削除 3 * パスワード * 3 * 3 # を押してください
2.5ラングモードのリレー時間設定:パスワードを押す
例えば:設定 0.5s: *パスワード * 4 * 00 # を押してください
例えば:セット5s: *パスワード*4*05#を押す
例えば:セット99s: *パスワード*4*99#を押してください
2.6. 作業モードを設定する:
ジョグモード: パスワードを押す
イグニッションモード: *パスワード*5*2#を押す
自動ロックモード: *パスワードを押す*5*3#
2.7待機モード選択:
待機モード オン *パスワード 6 * 0 #
待機モードをオフに *パスワード*6*1#
2.8工場モードに戻るパスワード 7 パスワード
2.9パスワード:パスワードとリレーを押す #とリレーを押す
注:任意の指紋は工場状態で使用できますが,指紋が登録された後に機能は無効になります.

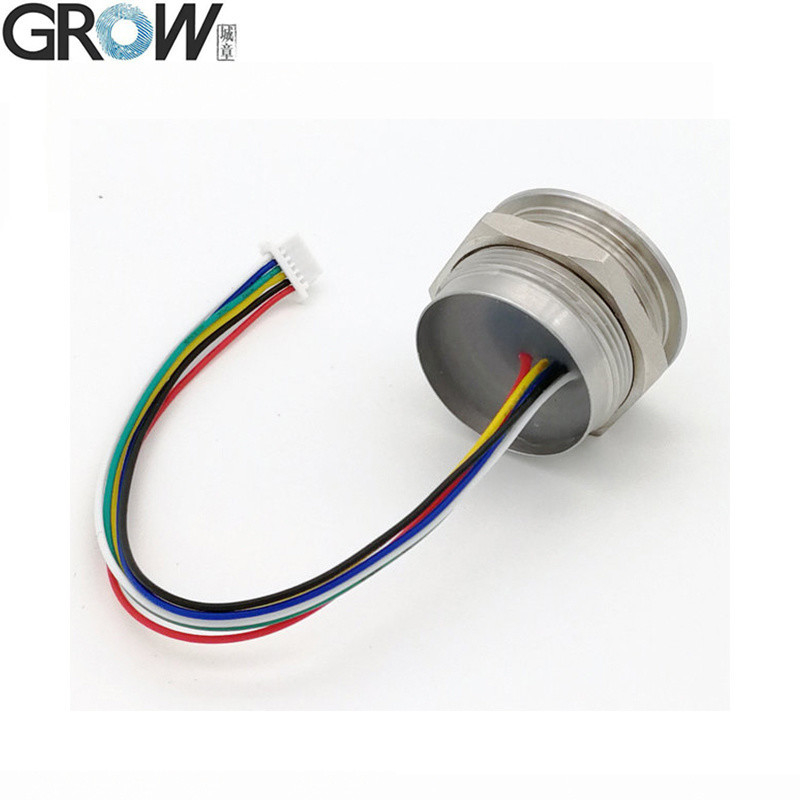

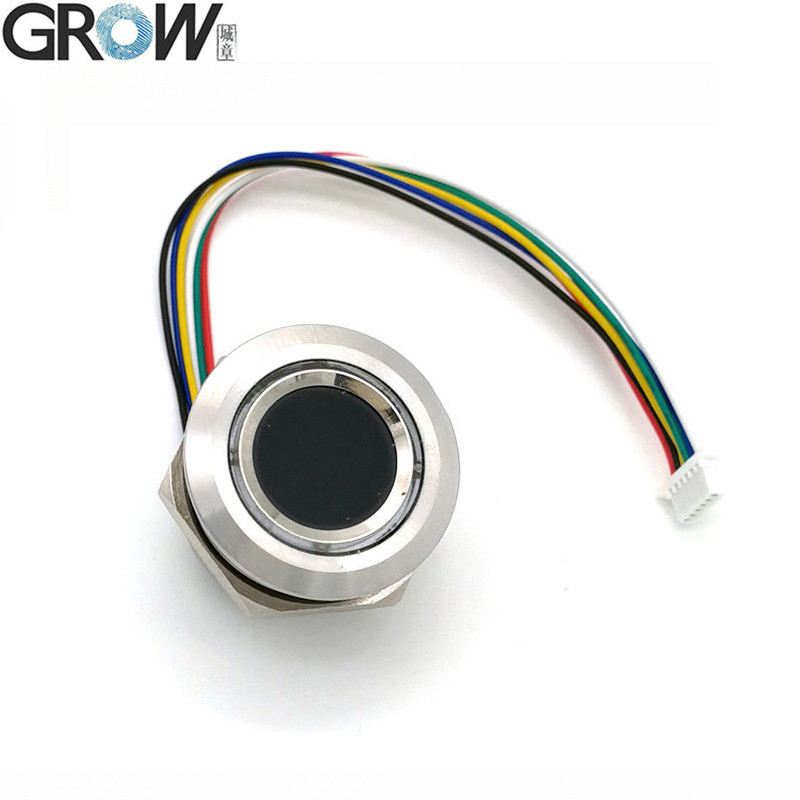

R503 仕様
| モデル |
R503 |
| タイプ |
容量式指紋モジュール |
| インターフェース |
UART (TTL) |
| 決議 |
508 DPI |
| 電圧 |
DC 3.3V |
| 指紋容量 |
200 |
| 感知系 |
192*192 ピクセル |
| 稼動電流 |
20mA |
| 待機電流 |
典型的なタッチスタンバイ電圧: 3.3V,平均電流: 2uA |
| 指紋モジュールの外部サイズ |
直径 28 mm |
| 指紋モジュールの内部サイズ |
直径 23.5 mm |
| 指紋モジュールの高さ |
19 (ミリ) |
| 効果的な採集地域 |
直径 15.5 (mm) |

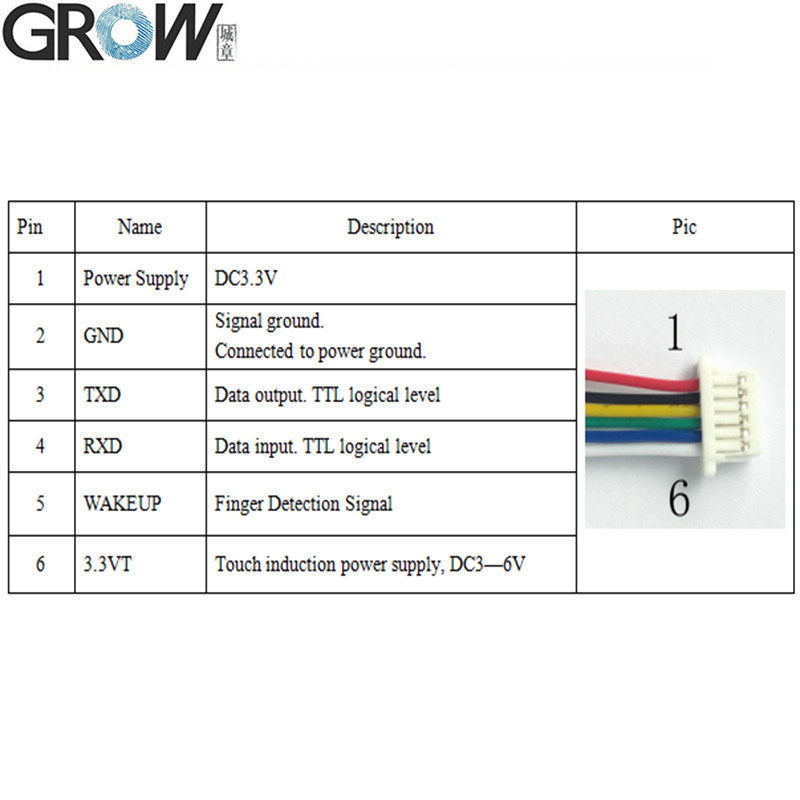

| コネクタ |
MX1.0-6Pin |
| LED制御 |
はい |

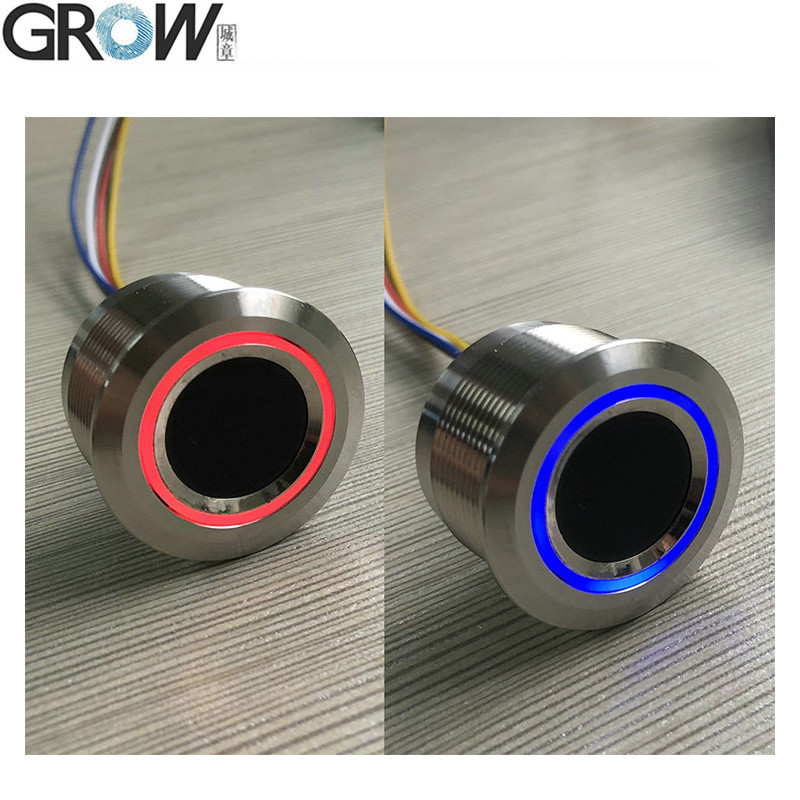

| LED カラー |
青と赤 |
| スキャン速度 |
<0.2秒 |
| 検証速度 |
<0.3秒 |
| マッチング 方法 |
1:11 N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| 労働環境 |
-20C〜60C |
| 仕事 の 湿度 |
10~85% |
| 反静的能力 |
15KV |
| 磨き抵抗強度 |
100万回 |
| 通信ボード率 (UART): |
(9600 × N) bps N = 1 ~ 12 (デフォルト N = 6,すなわち 57600bps) |
ファイル
·Arduino,Android,.Net,Windowsなどのための無料の参考SDKファイルを提供すること.
·ユーザーマニュアルを提供
R503 試験プログラムの動作の動画をYouTubeで表示する:
https://youtu.be/eD2xtwCWOmQ
