GROW K215-V1.3 DC10-30V 指紋アクセス制御ボード + R502-A 指紋モジュール 車両制御アクセス制御用

基本情報
起源の場所: 中国
証明: CE
最小注文数量: 1
パッケージの詳細: カートン
受渡し時間: 高峰期: 15 営業日以内 休業期: 15 営業日以内
支払条件: T/T,PayPal
供給の能力: 5000
詳細情報
モデルNO: K215-V1.2+R503-A 画面: 絵 の よう
通信インターフェース: RS232 指紋容量: 200
電源: DC 10V~30V 待機電流: 40mA
輸送パッケージ: 標準的な輸出カートンのパッケージ 仕様: 電源: DC 10V~30V
商標: 成長する 原産地: 中国
HS Code: 8471609000 供給の能力: 5000
音声サービス: 音声サービスなし 時計: 時計 が ない
色: 絵 の よう サンプル: 22.8ドル/ピース 1ピース (最小注文)
カスタマイズ: 利用可能 カスタマイズされた要求 送料: 運送コストと 納品予定時間について
決済方法: 初期支払 完全支払 通貨: アメリカドル
リターン&リファンド: 商品を受け取ってから30日以内に 返済を申請できます
ハイライト:

正確な指紋制御ボード

,

正確なArduino指紋スキャナー

,

パーソナライズ可能なアルディノ指紋スキャナー


製品の説明

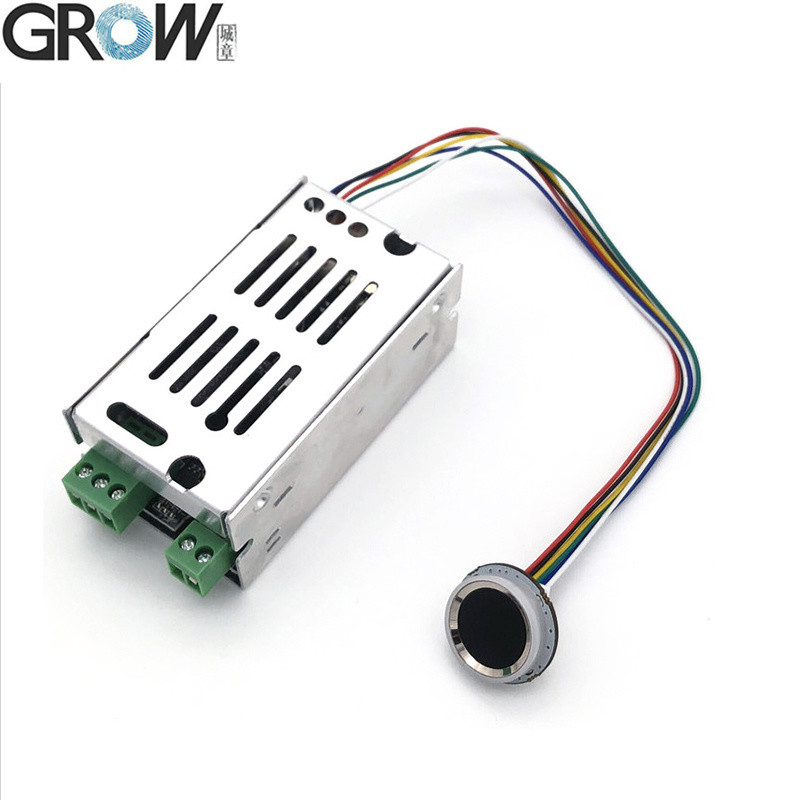

GROW K215-V1.3 DC10-30V 指紋アクセス制御ボード + R502-A 指紋モジュール 車両制御アクセス制御用 0

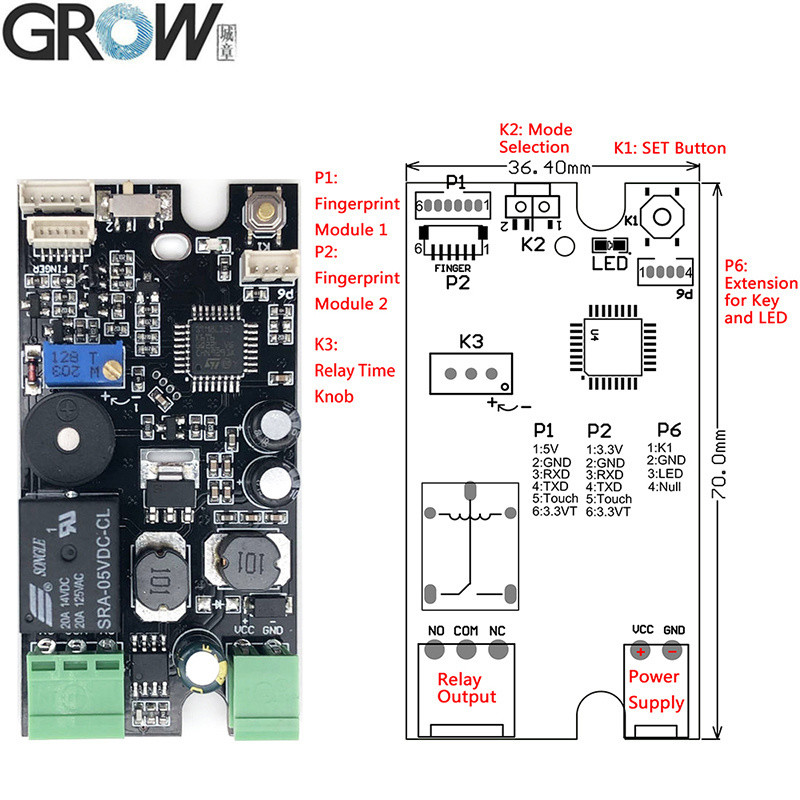

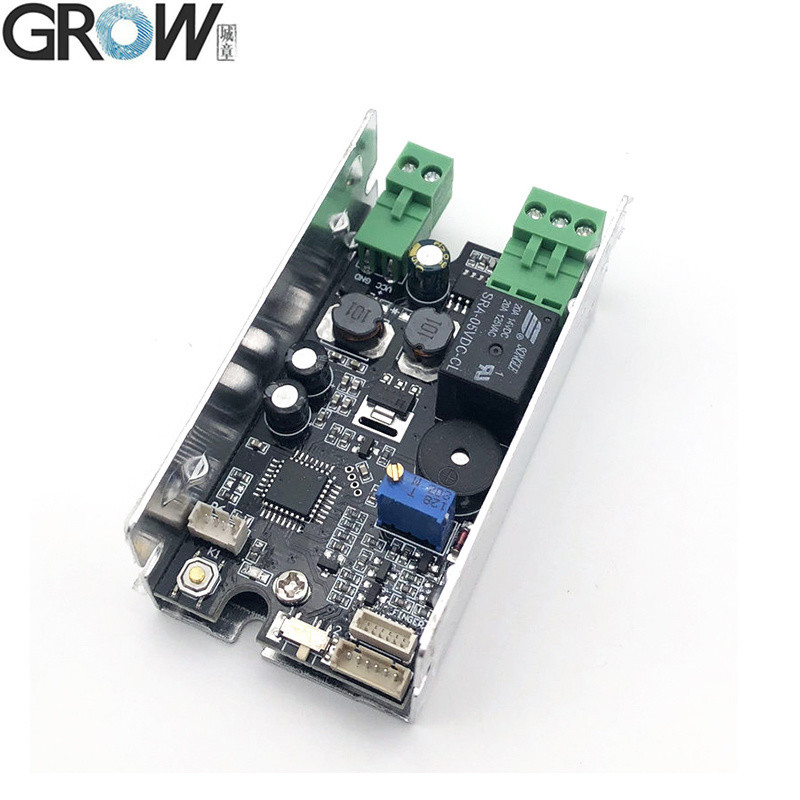

K215-V1.3 技術パラメータ

·電源:DC10~30V
·制御基板の待機電流:40mA
·指紋容量:200
·サイズ:36.4*70mm
·リレー機能:ノーマルオープンまたは1~20秒




K215-V1.3 操作説明

1. SETボタンを短く押すと、システムは登録状態になり、青色のインジケーターライトが速く点滅します。収集エリアに指を置くと、音楽が聞こえたときに指紋登録が成功します。指紋は、システムが登録状態のときに連続して登録できます。これ以上指紋を追加する必要がない場合は、数秒待ちます。


2. 工場出荷時のデフォルトに戻すには、SETボタンを「Di」と音楽が聞こえるまで押します。これは初期化操作が成功したことを意味します。


3. モード選択の使用法:2を選択した場合、リレーの動作時間は 1秒~20秒 指紋を通過した後、ノブで調整できます。1を選択した場合、指紋が通過するとリレーが動作し、指紋が再度通過するとリレーが解放され、リレーが循環的に動作および解放されます。電源オフ時にリレーが解放されます。


注記:

工場出荷時の状態では、どの指紋でも通過できます。指紋を登録すると、この機能は無効になります。

スリープモードを設定するには、SET ボタンを長押し(約10秒)し、「DiDiDi」という音と音楽が聞こえるまで指を離さないでください。これは初期化操作が成功したことを意味します。



K215-V1.3 は幅広い用途があり、自動車制御、アクセス制御などの場面で使用できます。

K215-V1.3 は、R502-A、R502-AW、R502-F、R503、R503-M22 指紋モジュールに接続できます。

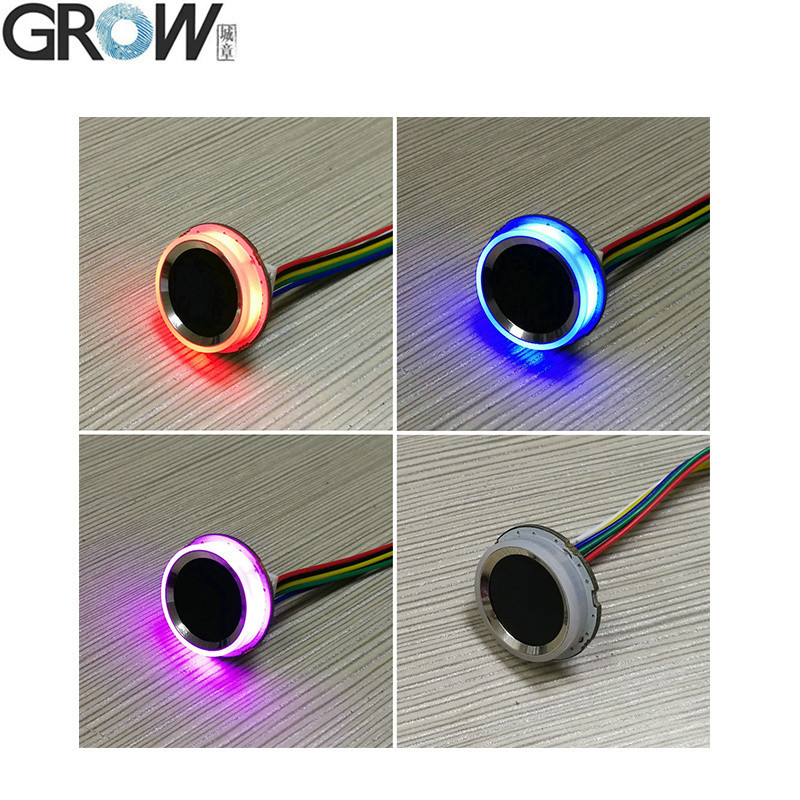

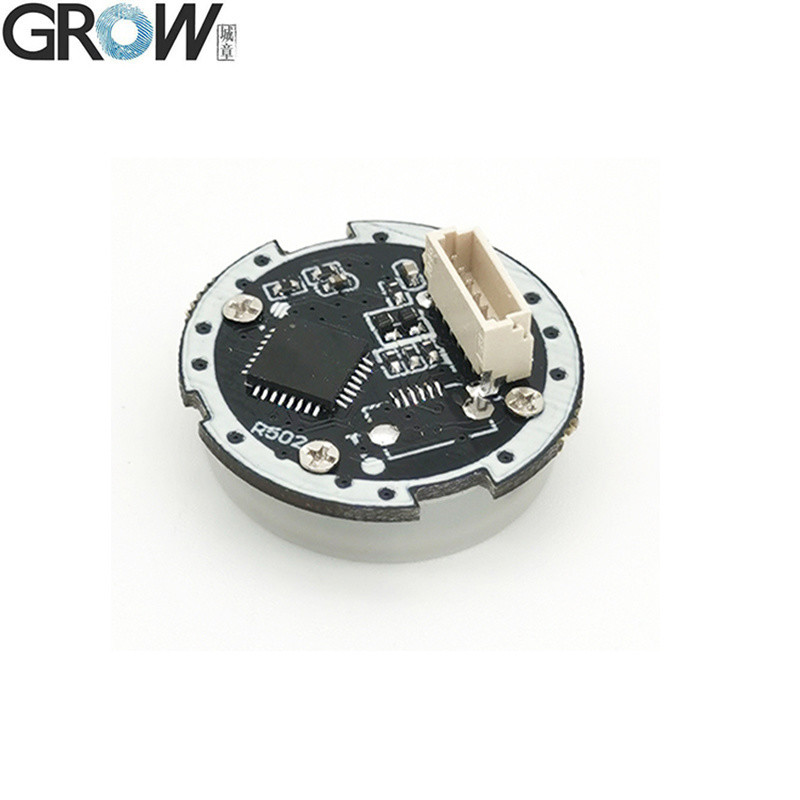

R502-A 仕様

モデル R502-A
タイプ 静電容量型指紋モジュール
インターフェース UART(TTL)
解像度 508 DPI
電圧 DC 3.3V
指紋容量 200
センシングアレイ 192*192 ピクセル
動作電流 20mA
待機電流 標準的なタッチ待機電圧:3.3V、平均電流:2uA

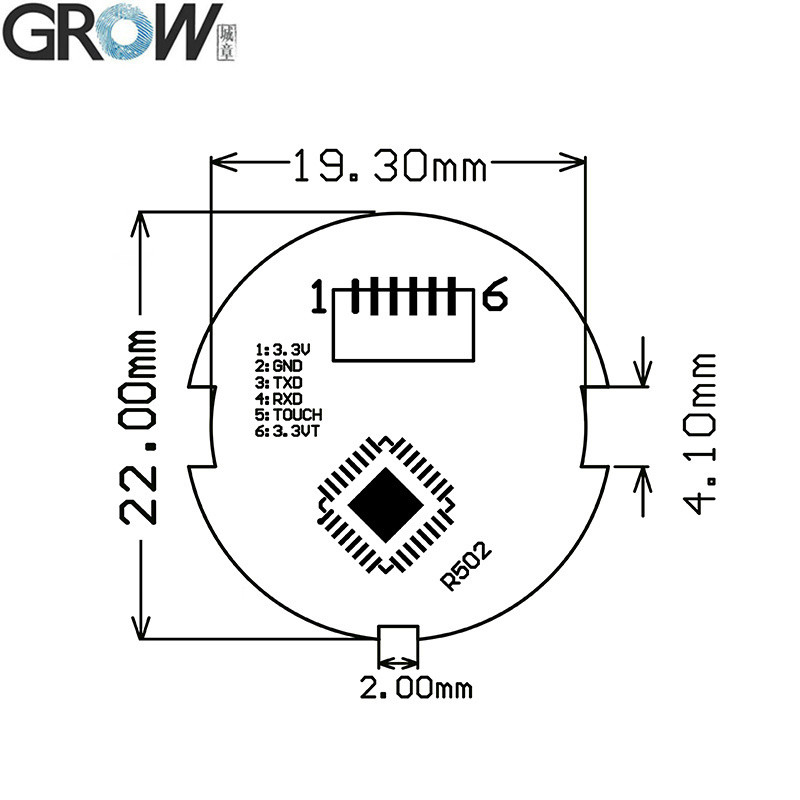

指紋モジュールの外形寸法 直径22(mm)
指紋モジュールの内径 直径19.5(mm)
指紋モジュールの高さ 5(mm)
有効収集エリア 直径15.5(mm)
コネクタ SH1.0-6Pin
LED制御 はい
LEDの色 RGB
スキャン速度 0.2秒未満
検証速度 0.3秒未満
マッチング方法 1:1; 1:N
FRR ≤1%
FAR ≤0.001%
動作環境 -20C ---60C
動作湿度 10-85%
静電気耐性 15KV
耐摩耗性 100万回
通信ボーレート(UART): (9600 × N)bps(N = 1~12、デフォルトN = 6、つまり57600bps)




ファイル

·Arduino、Android、.Net、Windowsなどの無料リファレンスSDKファイルを提供します。
·ユーザーマニュアルを提供します

YoutubeのK215-V1.2テストビデオ: https://youtu.be/bRQP0JuzqYo

SDKファイルが必要な場合。



GROW K215-V1.3 DC10-30V 指紋アクセス制御ボード + R502-A 指紋モジュール 車両制御アクセス制御用 1
GROW K215-V1.3 DC10-30V 指紋アクセス制御ボード + R502-A 指紋モジュール 車両制御アクセス制御用 2

GROW K215-V1.3 DC10-30V 指紋アクセス制御ボード + R502-A 指紋モジュール 車両制御アクセス制御用 3
GROW K215-V1.3 DC10-30V 指紋アクセス制御ボード + R502-A 指紋モジュール 車両制御アクセス制御用 4




GROW K215-V1.3 DC10-30V 指紋アクセス制御ボード + R502-A 指紋モジュール 車両制御アクセス制御用 5





GROW K215-V1.3 DC10-30V 指紋アクセス制御ボード + R502-A 指紋モジュール 車両制御アクセス制御用 6
GROW K215-V1.3 DC10-30V 指紋アクセス制御ボード + R502-A 指紋モジュール 車両制御アクセス制御用 7



GROW K215-V1.3 DC10-30V 指紋アクセス制御ボード + R502-A 指紋モジュール 車両制御アクセス制御用 8GROW K215-V1.3 DC10-30V 指紋アクセス制御ボード + R502-A 指紋モジュール 車両制御アクセス制御用 9GROW K215-V1.3 DC10-30V 指紋アクセス制御ボード + R502-A 指紋モジュール 車両制御アクセス制御用 10
GROW K215-V1.3 DC10-30V 指紋アクセス制御ボード + R502-A 指紋モジュール 車両制御アクセス制御用 11
