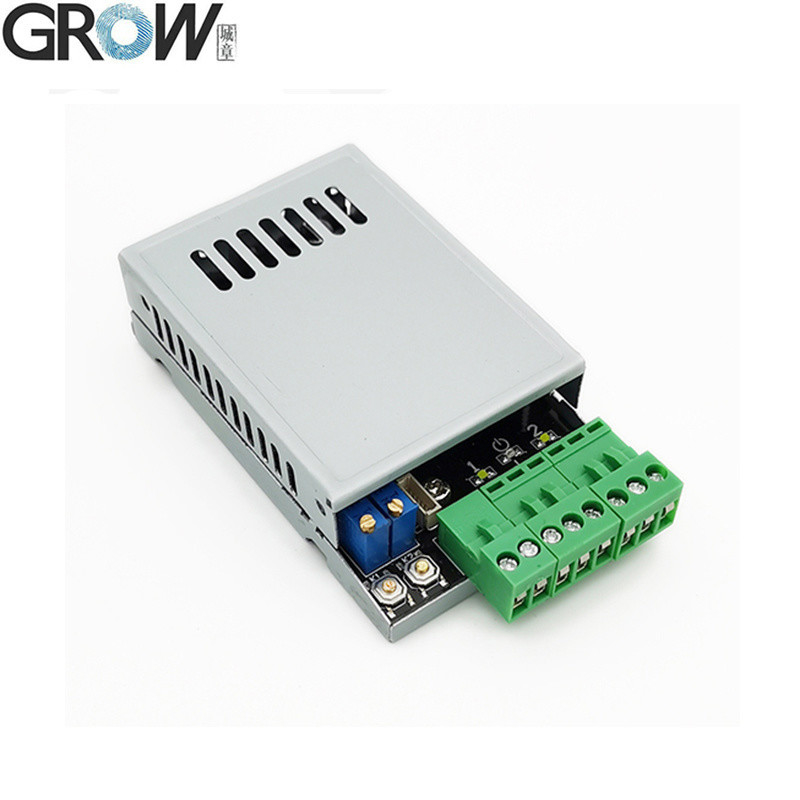

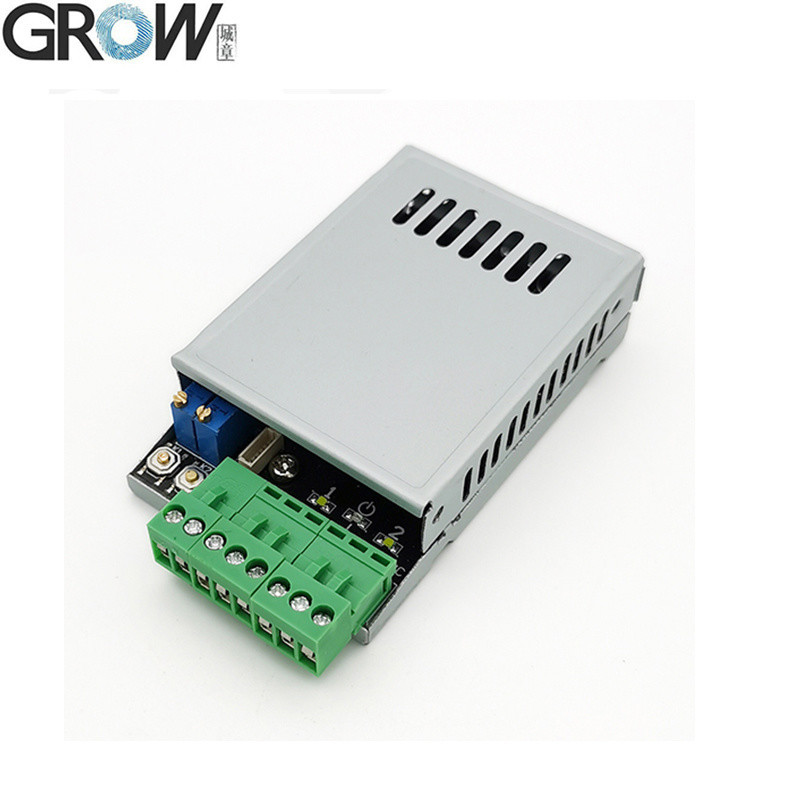

テクニカルパラメータ
●P1:電源:DC10V~30V
·P2:出力:リレー (最大電流:10A)
·P3: MX 1.0-6P 指紋モジュール (R502,R502-A,R503 を接続できます)
·P4: MX 1.25-6P 指紋モジュール (R300,R301T,R302,R303,R303T,R305,R306,R307,R501を接続できます)
スタンバイ電流:6mA ((DC12V)
·指紋容量:300個
操作説明書

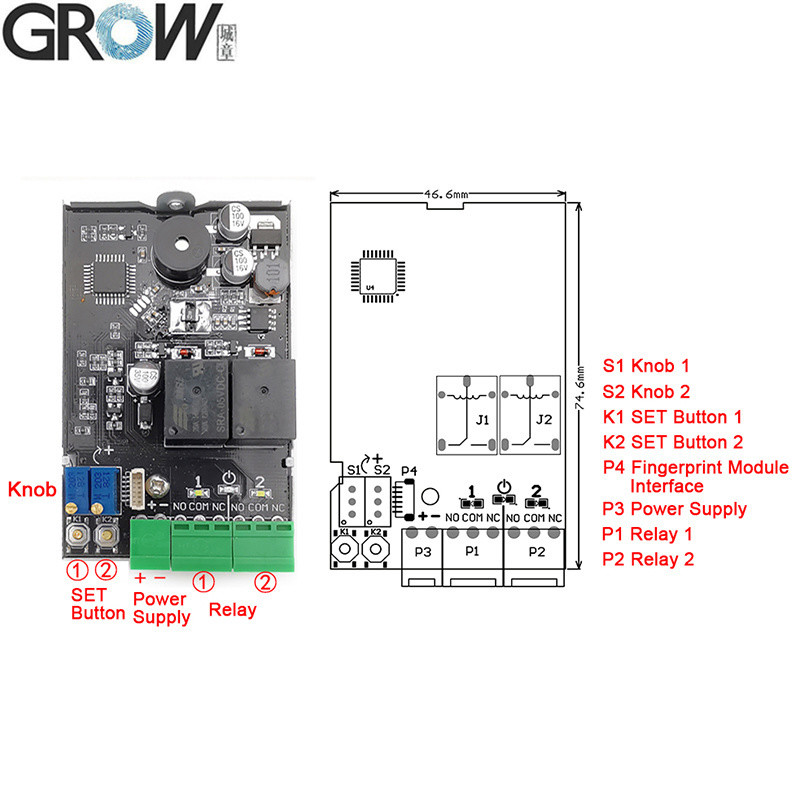

1.SET ボタン ((K1-K2)
1.1 レジストリ管理者の指紋:SETボタンを押す.システム管理者のレジストリ状態で,青い指示灯が瞬く間に点滅する.音楽を聴くまで指紋収集エリアに何度も同じ指を入れると指紋登録が成功することを意味します. 指紋は継続的に登録できます. 追加する必要がない場合,数秒待って終了します.
1.2 指紋を消す:
1.2.1 単一のリレー位置の指紋を消去する:対応するSETボタンを長時間押す,青い指示灯が瞬く間に点滅する,長い"Di"のビープを聞く,指を緩める.リレー指示灯が点け 音楽が聞こえる管理者とユーザーの指紋が削除される
1.2.2 すべてのリレー位置指紋を消去する ((工場デフォルトに戻る):長時間SETボタンを押して長時間"Di"のビープを2回聴く,指を緩め,すべての指示灯を点け,初期化操作が成功することを意味します.工場のデフォルトに戻る
2ユーザー指紋を登録します. 管理者の指紋を10秒ほど押して,音楽と青い指示灯が瞬く間に聞こえるまで,ユーザ指紋を追加することができます.音楽を聞くまで同じユーザの指紋収集エリアに何度も指紋登録を成功することを意味します. 指紋は継続的に登録できます. 追加する必要がない場合は,数秒待って終了します. (注:ユーザの指紋の保存場所は,管理者の指紋の保存場所に依存します.; 管理者の指紋がNo.1とNo.2に同時に保存されている場合,ユーザーの指紋はデフォルトでNo.1に保存されます.)
3. ユーザの指紋を削除する: "Di-" と音楽が聞こえるまで管理者の指紋を約20秒押す.この位置にあるユーザの指紋が削除される. (注:ユーザーの指紋の削除場所は,管理者の指紋の保存場所に依存します.管理者の指紋がNo.1とNo.2に同時に保存されている場合,No.1のユーザー指紋はデフォルトで削除されます.
4. リレー時間設定:リレーの閉じる時間を0.5秒から60秒に設定するために,S1またはS2を回す. 60秒を超えると,通常開いている状態で通常閉ざされた状態で,指紋が通過したときにリレーが起動, そしてリレーが再び指紋を通過すると解放され,リレーが操作され,循環的に解放されます. リレーは接触出力,スイッチ信号,電圧出力なしです.
5.使用:指を押す.指紋が通過した後,リレーは閉まる.閉じる時間はS1またはS2によって決定される.
注記:
1すべての指示灯は待機状態で消し,灯は動作状態で点灯します.
2通常開いたモードでモジュールの指示灯を閉じたい場合は,長い"Di"ビップを3回聞くためにSETボタンを長く押してください.開くためにこの操作を繰り返します.

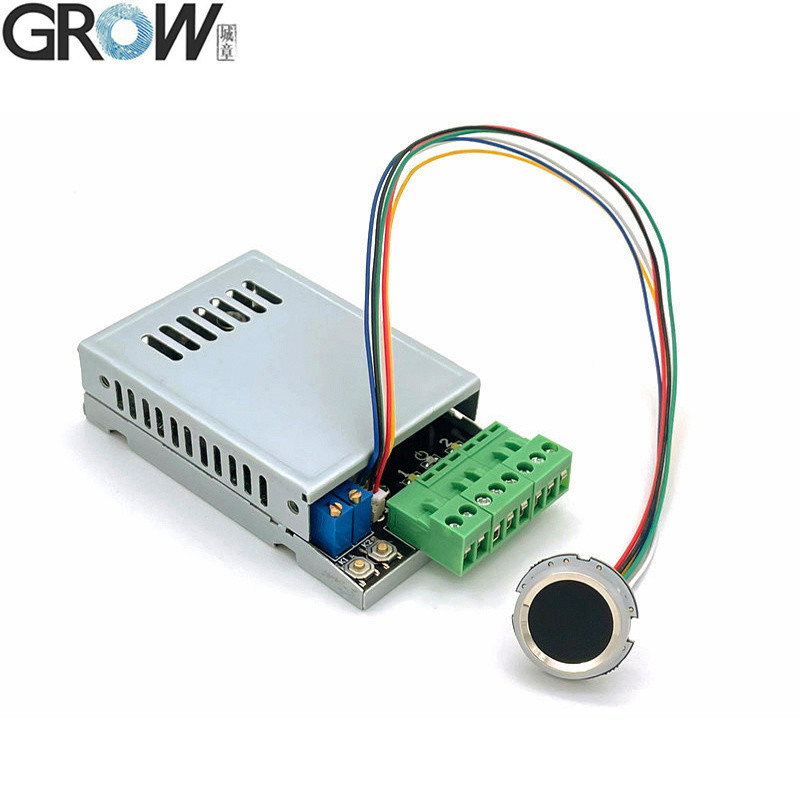

K220は,R502,R502-A,R502-AW,R503指紋モジュールと一緒に使用できます.
R502-A 仕様
| モデル |
R502-A |
| タイプ |
容量式指紋モジュール |
| インターフェース |
UART (TTL) |
| 決議 |
508 DPI |
| 電圧 |
DC 3.3V |
| 指紋容量 |
200 |
| 感知系 |
192*192 ピクセル |
| 稼動電流 |
20mA |
| 待機電流 |
典型的なタッチスタンバイ電圧: 3.3V,平均電流: 2uA |

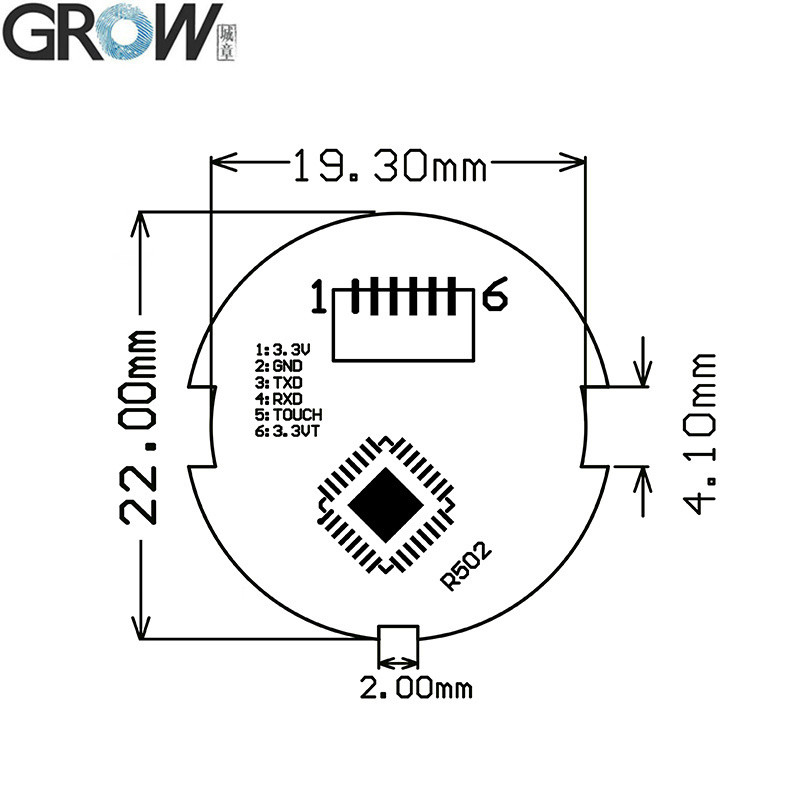

| 指紋モジュールの外部サイズ |
直径22mm |
| 指紋モジュールの内部サイズ |
直径 19.5 mm |
| 指紋モジュールの高さ |
5 (ミリ) |
| 効果的な採集地域 |
直径 15.5 (mm) |
| コネクタ |
MX1.0-6Pin |
| LED制御 |
はい |

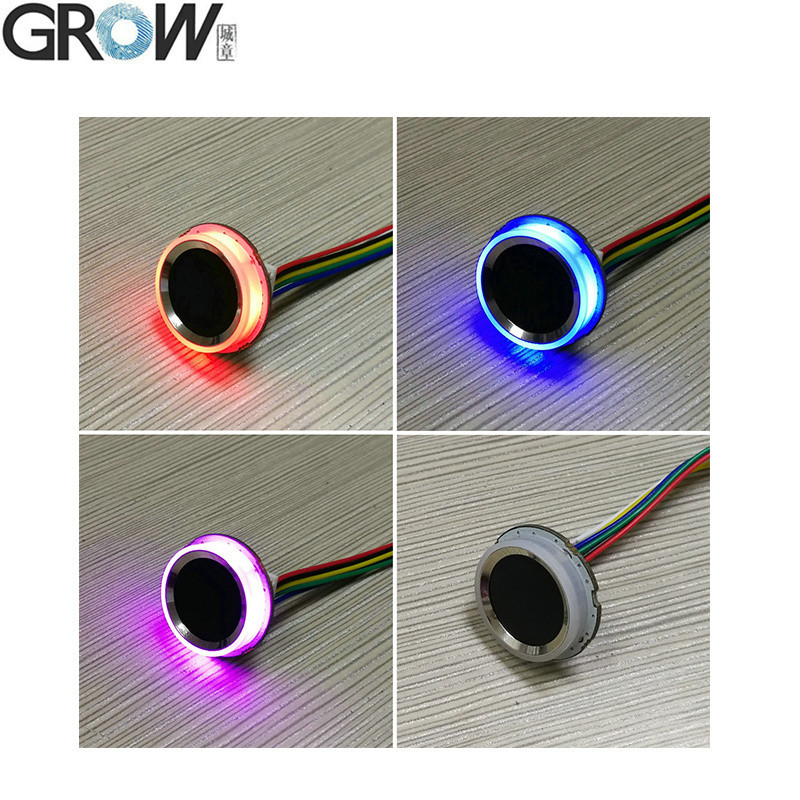

| LED カラー |
紫と青と赤 |
| スキャン速度 |
<0.2秒 |
| 検証速度 |
<0.3秒 |
| マッチング 方法 |
1:11 N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| 労働環境 |
-20C〜60C |
| 仕事 の 湿度 |
10~85% |
| 反静的能力 |
15KV |
| 磨き抵抗強度 |
100万回 |
| 通信ボード率 (UART): |
(9600 × N) bps N = 1 ~ 12 (デフォルト N = 6,つまり 57600bps) |
ファイル
·Arduino,Android,.Net,Windows などのための無料の参考SDKファイルを提供すること.
·ユーザーマニュアルを提供
K220 作戦動画 Youtube:https://youtu.be/YQXeH9AGbco
SDKファイルが必要な場合は,pls 私たちに連絡してください.
