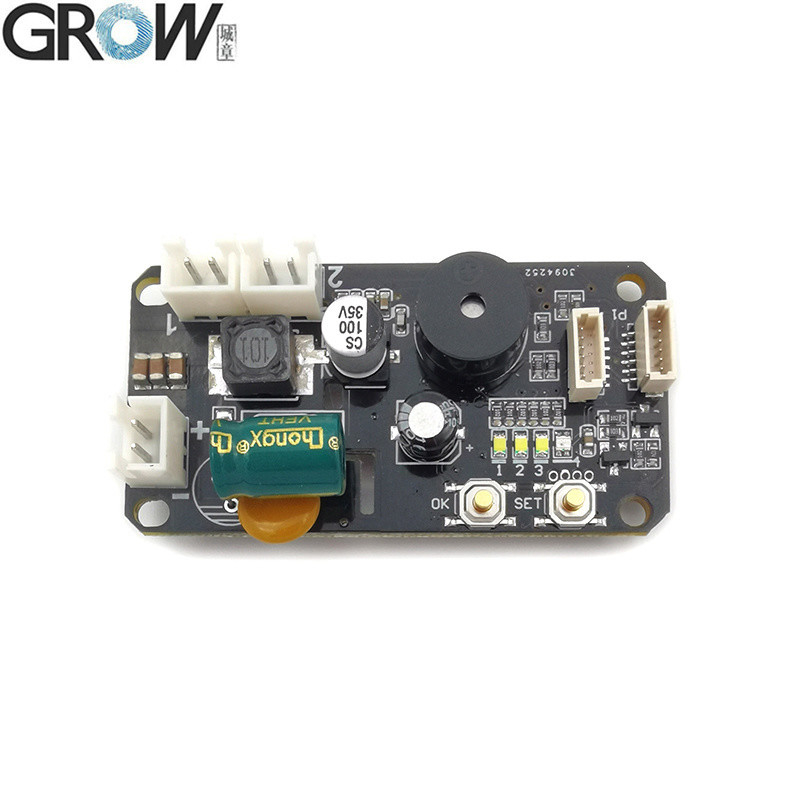

丸い指紋制御ボード R503 200 容量アクセス制御

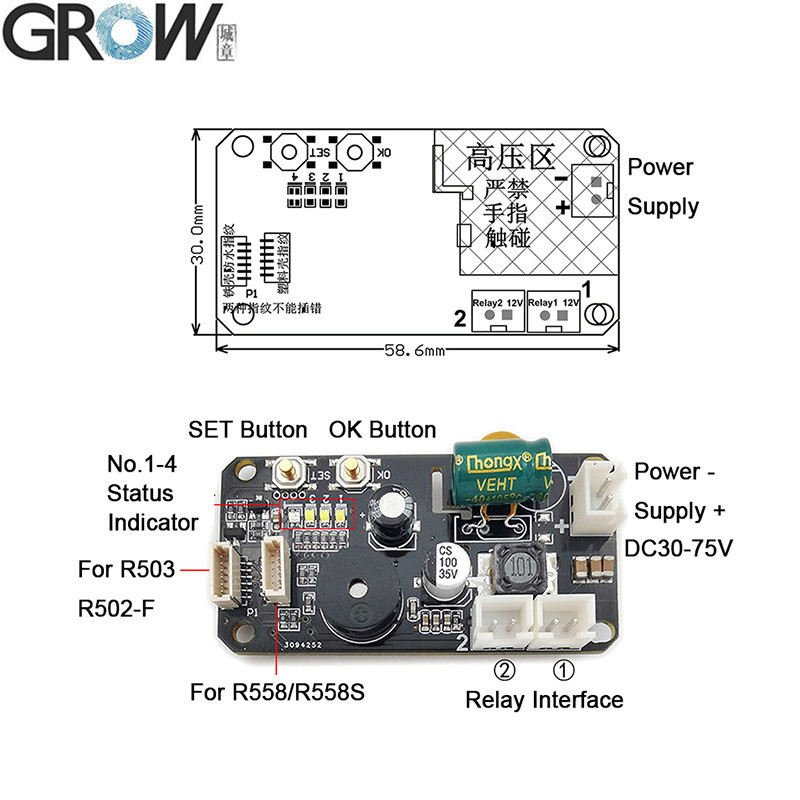

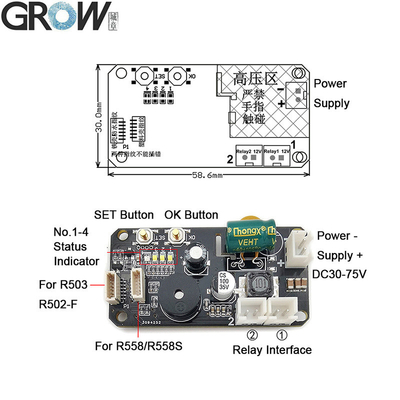

KS220-L 技術パラメータ
技術パラメータ:
●電源:DC30~75V
スタンバイ電流:3.5mA
·指紋容量:
管理者の指紋:10個
ユーザー指紋:R503/R502-F:190枚 R558/R558S:110枚

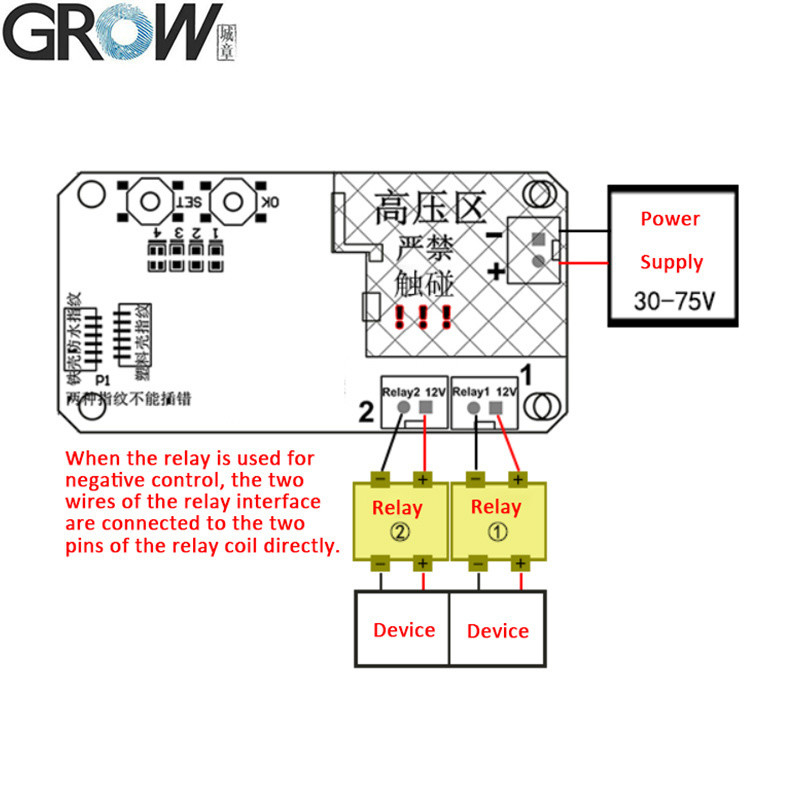

・出力:リレー
・リレーモード:自動ロックモード,点火モード,ジョギングモード

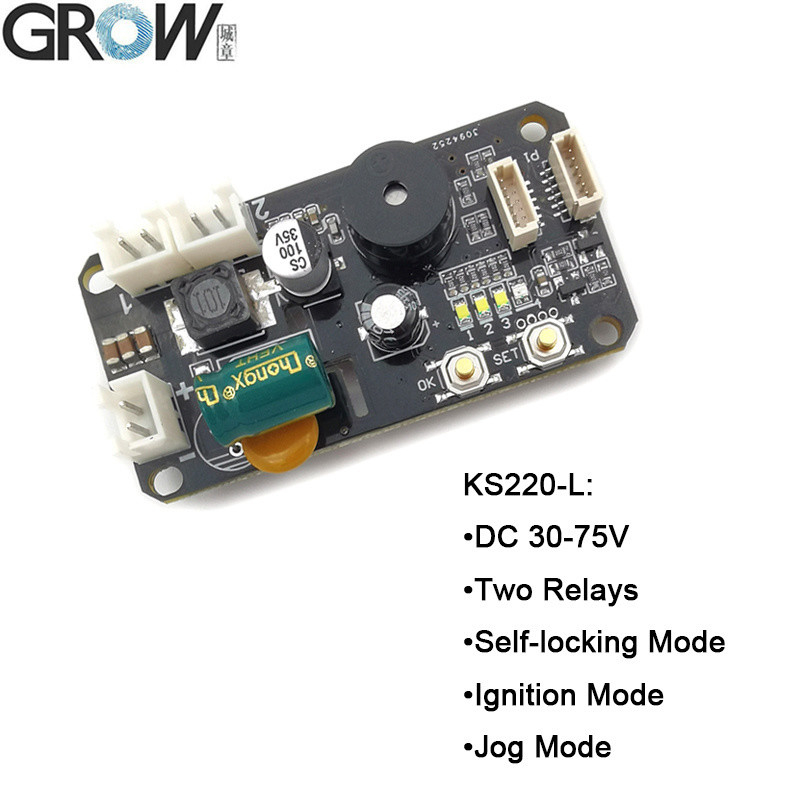

DC30-75V, 2 リレー出力,管理者/ユーザー指紋,ジョグモード,自動ロックモード,点火モード

KS220-L 操作説明書
(工場動作状態では,1号リレーが自動ロックモード,2号リレーが点火モード)
1登録管理者の指紋:SET ボタンを短く押す. No.4 状態表示が青色で表示される. そして確認するためにOK ボタンを押す.音楽を聞くまで,指紋収集エリアに何度も同じ管理者の指を入れると指紋登録が成功することを意味します. 指紋は連続して登録され, 10 枚管理者の指紋を登録することができます. 追加する必要がない場合は,数秒待って終了します.管理者が完全に登録されている場合"DiDiDi"を聞くと自動的に管理者登録状態を終了します. SET ボタンを再び押すとユーザー指紋を登録し始めます.管理者の指紋はロックを解除機能がない管理者の指紋は紫のリング LED,ユーザーの指紋は青のリング LED を表示します.

2. 登録ユーザー指紋:管理者の指紋を押して モジュールは青い指示灯を表示し 音楽を聴くまで ユーザの指紋を追加することができます.音楽を聞くまで同じユーザの指紋収集エリアに何度も指紋登録を成功することを意味しますシステムがレジスタ状態にあるときも,指紋を継続的に記録できます.

3. ユーザの指紋を削除:管理者の指紋を押して モジュールは赤色指示灯を表示し "DiDiDi"のビープと音楽を聞くまで ユーザの指紋が削除されます.

4工場のデフォルトに戻るNO.4状態表示が赤色になるまで SETボタンを何度も短く押しますその後,長時間OKボタンを押す 指紋モジュールが赤い指示灯を表示するまで,迅速にフラッシュし,音楽を聴く 初期化操作が成功することを意味します.

5リレー1の使い方短く押す 登録ユーザー指紋 指紋モジュールは緑の光を示します

6リレー2の使い方長いプレスでユーザー指紋を登録した 指紋モジュールで青い光が表示されます

注記:
1工場状態では任意の指紋が使用できますが,指紋が登録された後に機能は無効になります.
