詳細情報

Model NO.:	KR501	Screen:	as Picture
Communication Interface:	RS232	指紋容量:	20
Power Supply:	DC 3.7-10V	生産量:	1秒 3.3V-500mA
Stand-by Current for Control Board:	2.5-7ua,Typical Value: 3ua	稼動電流:	40〜250mA 典型的な値: 45mA
Size:	Diameter 36mm	Transport Package:	Standard Export Carton Package
仕様:	電源:DC3.7〜10V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	色:	絵のよう
Samples:	US$ 6.5/Piece 1 Piece(Min.Order) \|	カスタマイズ:	利用可能カスタマイズされた要求
Shipping Cost:	about shipping cost and estimated delivery time.	決済方法:	初期支払完全支払
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
ハイライト:	3.3V 指紋制御ボード , 3.3V指紋スキャナーモジュール , 高レベル出力指紋制御ボード

製品の説明

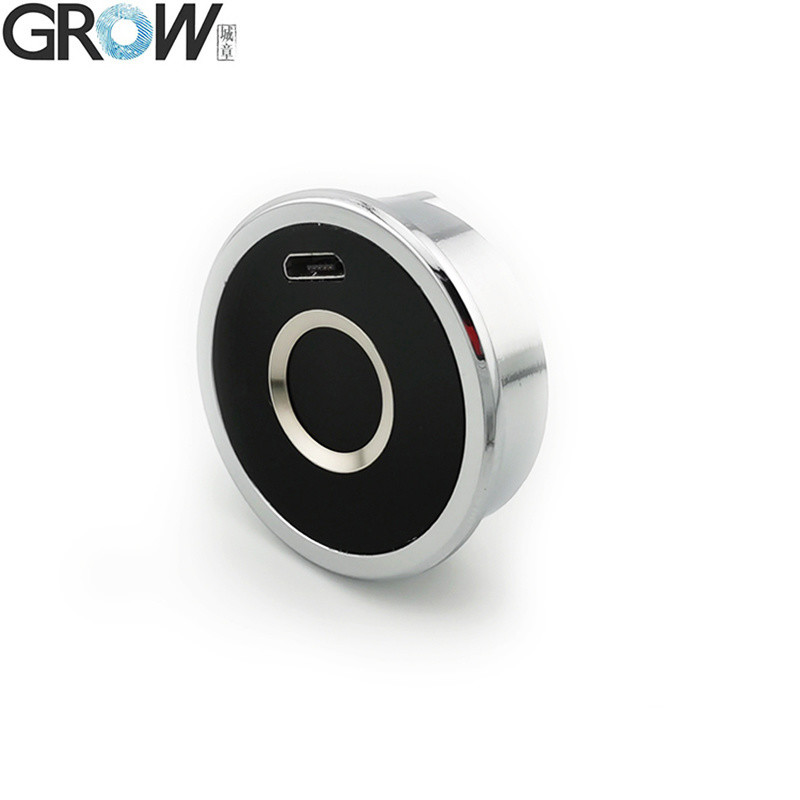

Grow KR501 高レベル出力 DC3.3-10V 指紋制御モジュール

テクニカルパラメータ

DC3.7-10V,高レベル出力,出力:1秒,3.3V-500mA

·指紋容量: 20

■稼働電圧:DC3.7〜10V

·スタンバイ電流 (外部機器を除く): 2.5-7uA 典型的な値: 3uA

・作業電流 (外部機器を除く): 40-250mA 典型的な値: 45mA

■出力: 1秒 3.3V-500mA

・低電圧アラーム: ≤4.8V

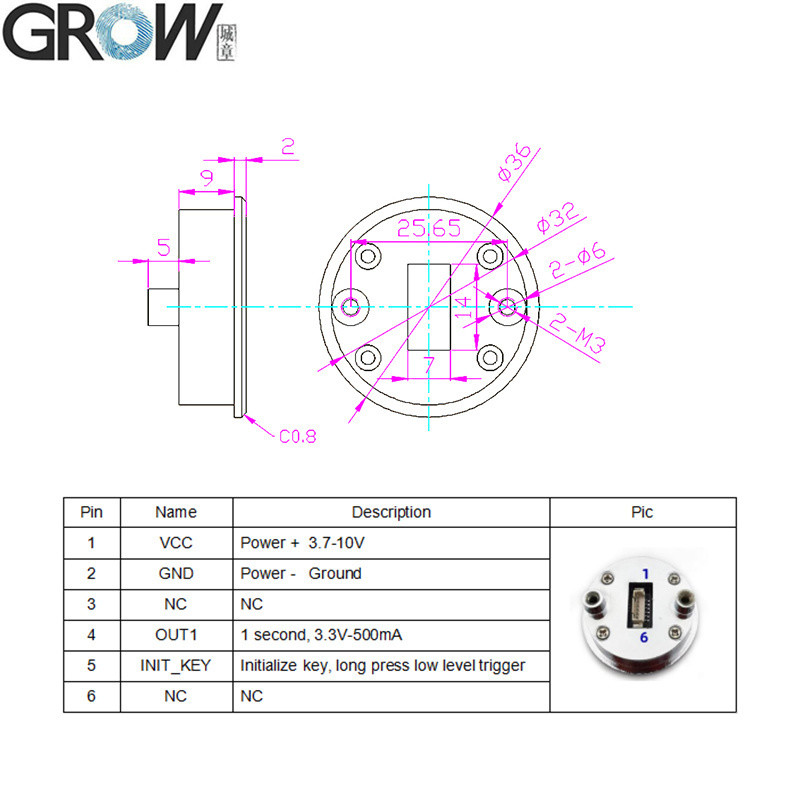

ピンの定義:

操作説明書

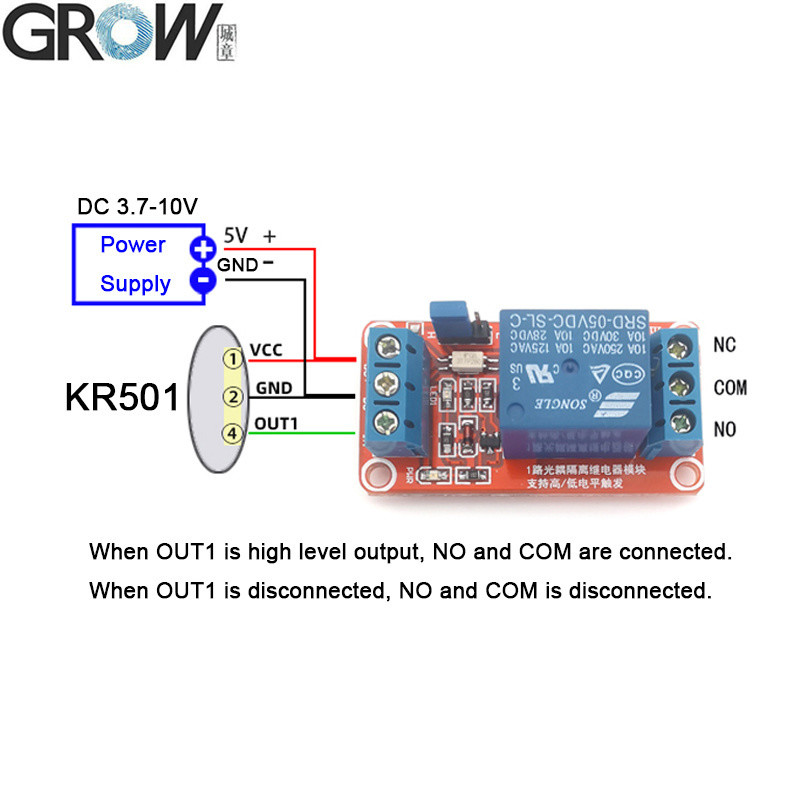

指紋が通過した後,OUT1ピンは 3.3V の電圧と 500ma の電流を 1 秒間にわたって信号を出力します.初期化状態では,任意の指紋が通過できます.

1指紋を登録する長い記録指紋を押す (初始状態で指紋を押す) 青い指示灯が点灯し,音楽が聞こえるまで,システムは登録状態にあることを意味します.指紋収集エリアで数回指を押すシステムで記録状態で,指紋は継続的に記録することができます. 追加する必要がない場合,指紋は,数秒待った.

注記:初期化状態では,最初の2つ以上の正しい指紋を登録する必要があります.その後,システムは初期化状態から削除することができます.

2. 指紋を削除する ((初期化状態に戻る):

2.1 記録された指紋を長時間押して,赤い指示灯が点灯するまで,指紋はすべて消去され,初期化状態に戻ります.

2.2 INIT_KEYピンを使用します.待機状態では,INIT_KEYピンを地面に接続し,赤い指示灯がオンになるまで",Di-"音が聞こえ,接続を切り離し,指示灯が緑色になります.すべての指紋が削除され,初期化状態に戻る.
