K202 技術パラメータ

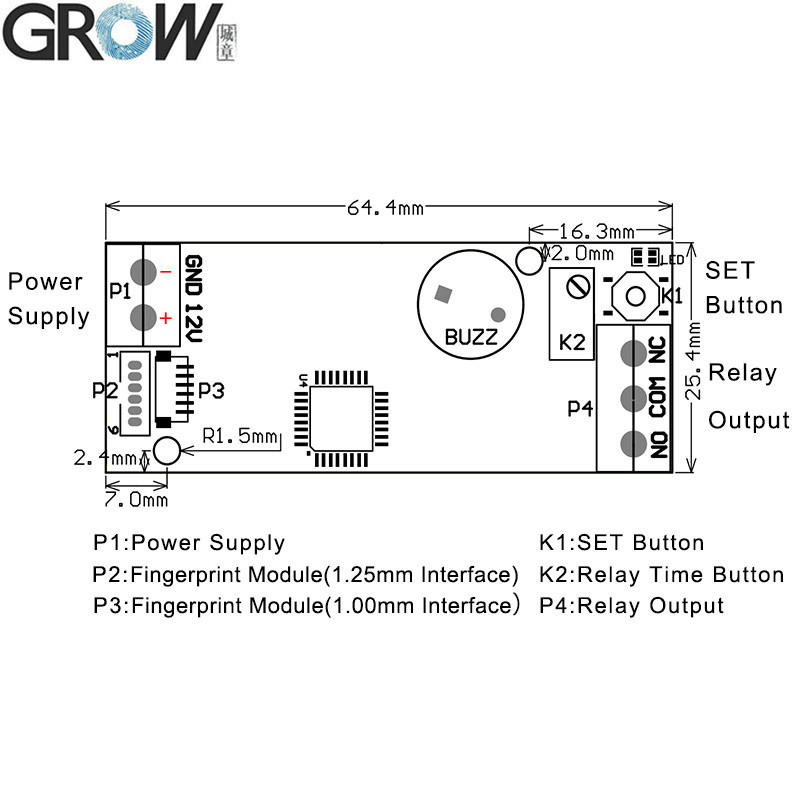

■P1:電源:
DC12V・出力:リレー (最大電流:10A)
スタンバイ電流: 15uA
·指紋容量:120枚
サイズ: 64.4*25.4mm
MX1.0mmスペース 6ピン指紋モジュール (R502,R502-A,R503を接続できます)
·P3: MX 1.25mm スペース 6ピン 指紋モジュール (R300,R301T,R303,R303T,R305,R306,R307,R501を接続することができます)

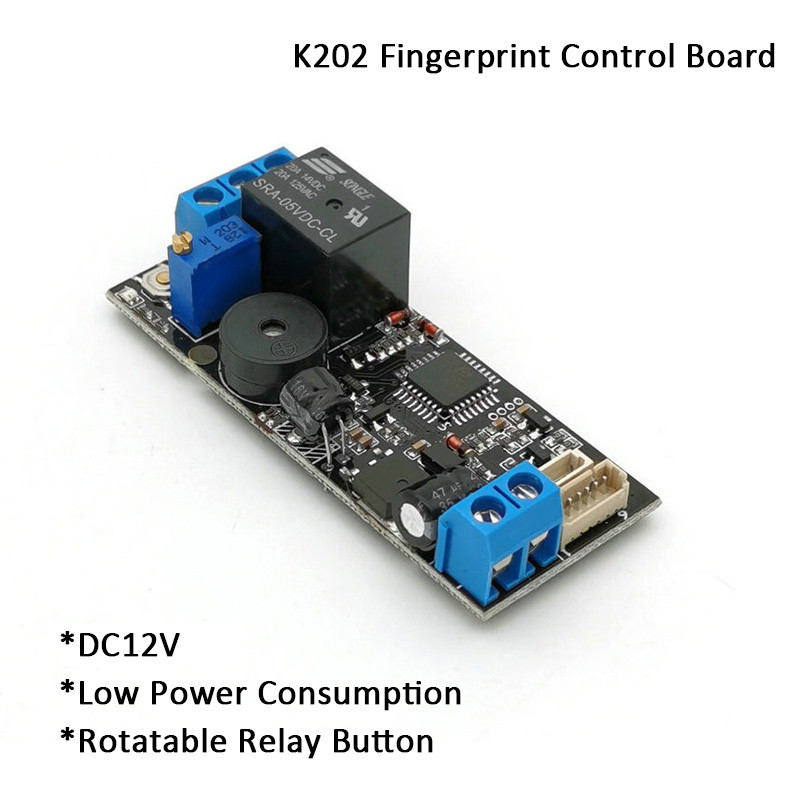

K202は低電力消費のために設計されており,電源はDC12Vで,リレー時間はボタンを回して調整できます.リレー時間は0.5-13秒です.
指紋を登録するには非常に簡単です. 単に SET ボタンを押して指紋を登録し,SET ボタンを長く押して工場デフォルトに戻すだけです.
K202 操作説明書
1.SET ボタン:SET ボタンを短く押して,青い指示灯が速くフラッシュし,システムレジスタ状態で,指紋収集エリアに指を入れて,指紋レジスタは音楽を聴くときに成功します.システムで登録状態で継続的に記録することができます.足跡を追加する必要がない場合は,数秒待ってください.
2工場のデフォルトに戻る"Di"の長音と音楽が聞こえるまで SETボタンを押します.

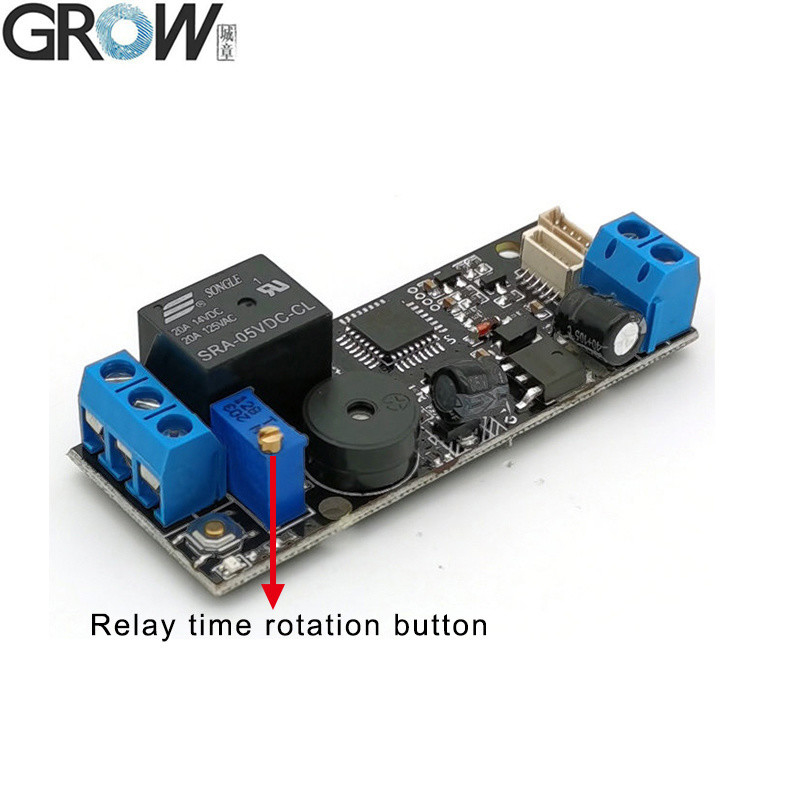

3. リレー時間設定:リレーの閉じる時間を0.5から13秒に設定するためにK2を回します.リレーは接触出力,スイッチ信号,電圧出力なしです.
4用途:指を押すとリレーは指紋が消えた後に閉まります 閉じる時間はK2によって決定されます
注記:1すべての指示灯は待機状態で消し,灯は動作状態で点灯します.
2工場状態では任意の指紋を使用できますが,指紋が登録された後に機能は無効になります.

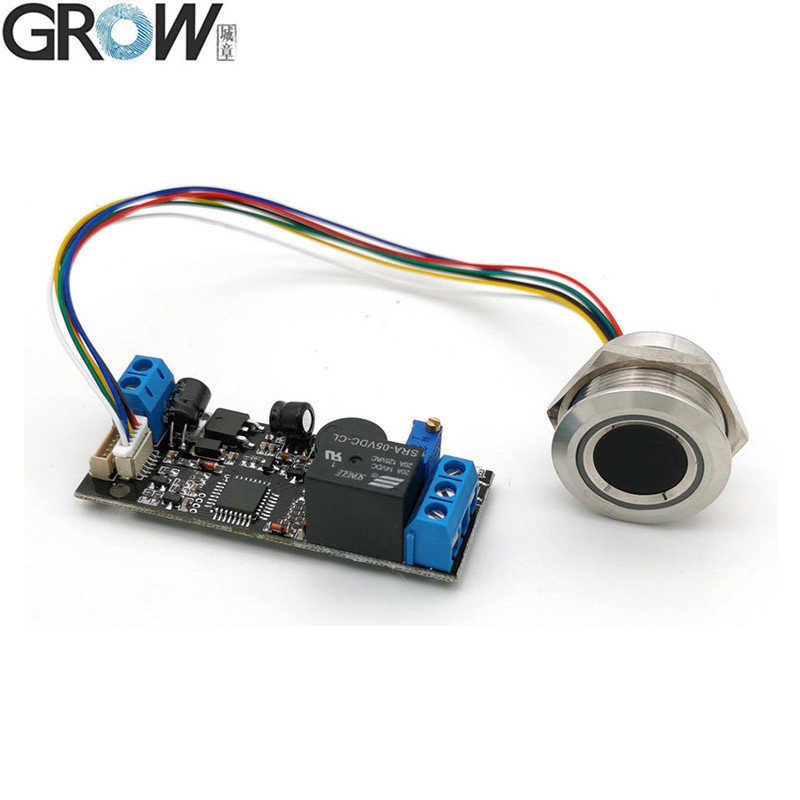

K202は,R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R503 指紋モジュールと併用することができます.
R503 仕様
| モデル |
R503 |
| タイプ |
容量式指紋モジュール |
| インターフェース |
UART (TTL) |
| 決議 |
508 DPI |
| 電圧 |
DC 3.3V |
| 指紋容量 |
200 |
| 感知系 |
192*192 ピクセル |
| 稼動電流 |
20mA |
| 待機電流 |
典型的なタッチスタンバイ電圧: 3.3V,平均電流: 2uA |

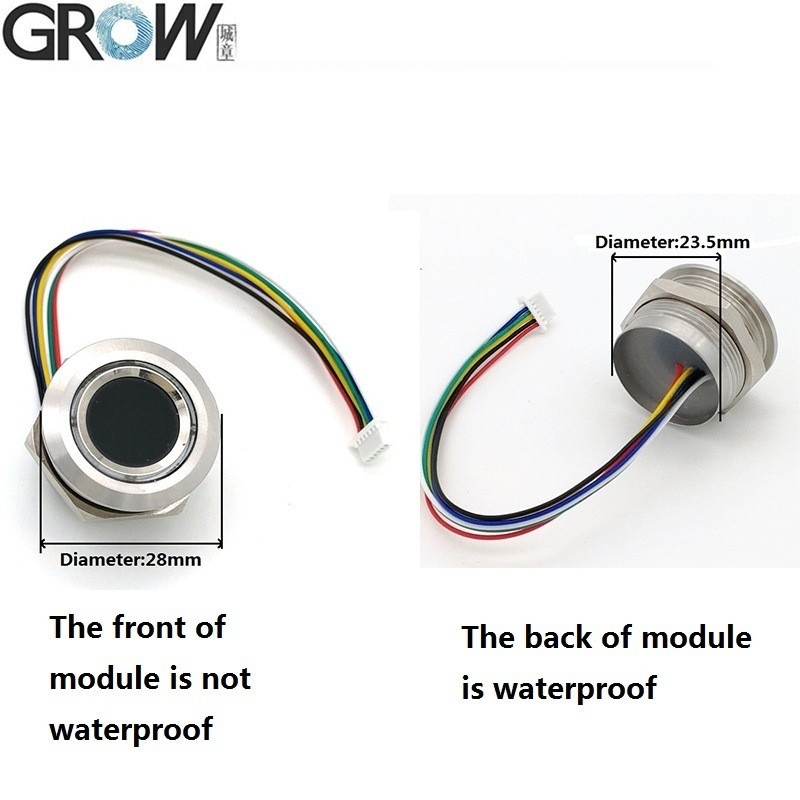

| 指紋モジュールの外部サイズ |
直径 28 mm |
| 指紋モジュールの内部サイズ |
直径 23.5 mm |
| 指紋モジュールの高さ |
19 (ミリ) |
| 効果的な採集地域 |
直径 15.5 (mm) |
| コネクタ |
MX1.0-6Pin |

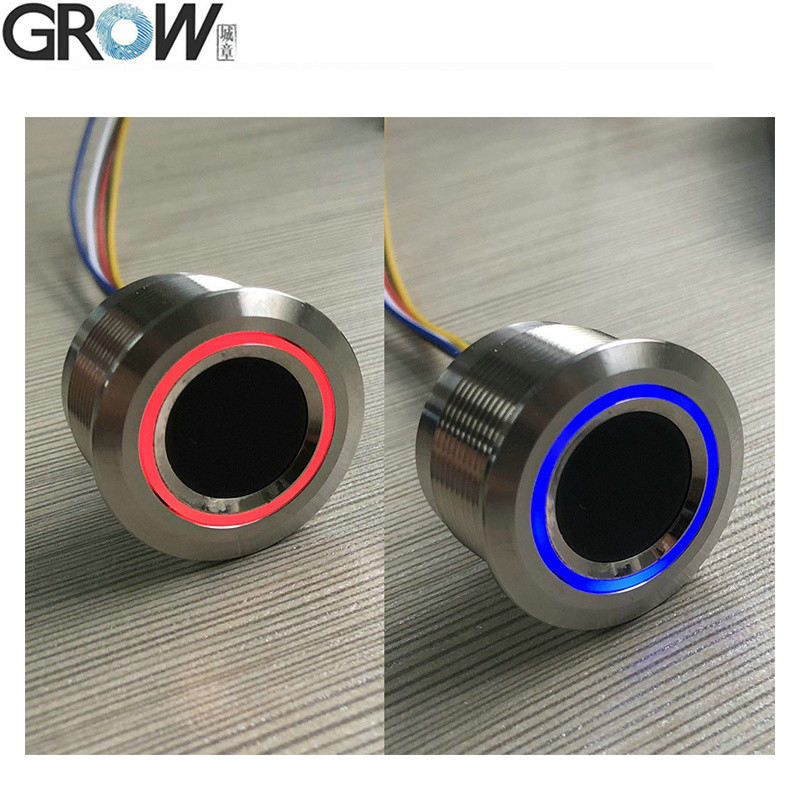

| LED制御 |
はい |
| LED カラー |
青と赤 |
| スキャン速度 |
<0.2秒 |
| 検証速度 |
<0.3秒 |
| マッチング 方法 |
1:11 N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| 労働環境 |
-20C〜60C |
| 労働湿度 |
10~85% |
| 反静的能力 |
15KV |
| 磨き抵抗強度 |
100万回 |
| 通信ボード率 (UART): |
(9600 × N) bps N = 1 ~ 12 (デフォルト N = 6,つまり 57600bps) |
製品ファイル
·Arduino,Android,.Net,Windowsなどのための無料の参考SDKファイルを提供すること.
·ユーザーマニュアルを提供
このウェブサイトのリンクからR503のユーザーマニュアルをダウンロードできます.
https://hzgrow.en.made-in-china.com
このウェブサイトのリンクから K202 のユーザーマニュアルをダウンロードできます:
https://hzgrow.en.made-in-china.com
SDKファイルが必要な場合は,pls 私たちに連絡してください.
