技術パラメータ
DC10-30V、リレー出力、ジョグモード（0.5秒～99秒）/イグニッションモード/セルフロックモード。
SETボタンまたはリモコンで管理（異なる3つのデータベースに指紋を追加/削除、リレー時間を変更など）
·リレー機能：ジョグモード（0.5秒～99秒）/イグニッションモード/セルフロックモード
操作説明
1. SETボタン：
1.1 SETボタンを短く押すと、システムは登録状態になり、インジケーターライトが速く点滅し、指紋ごとに複数回押すと、音楽が聞こえたら指紋登録が成功します。
システムが登録状態のときは指紋を連続して登録できます。指紋をこれ以上追加する必要がない場合は、数秒待ちます。（デフォルトでは、指紋データベース1に保存され、現在のデータベースがいっぱいになると、次のデータベースに自動的に保存されます。）
1.2 工場出荷時の状態に戻すには、SETボタンを「Di」という長いビープ音と
音楽が聞こえるまで押し続けます。これは初期化操作が成功したことを意味します

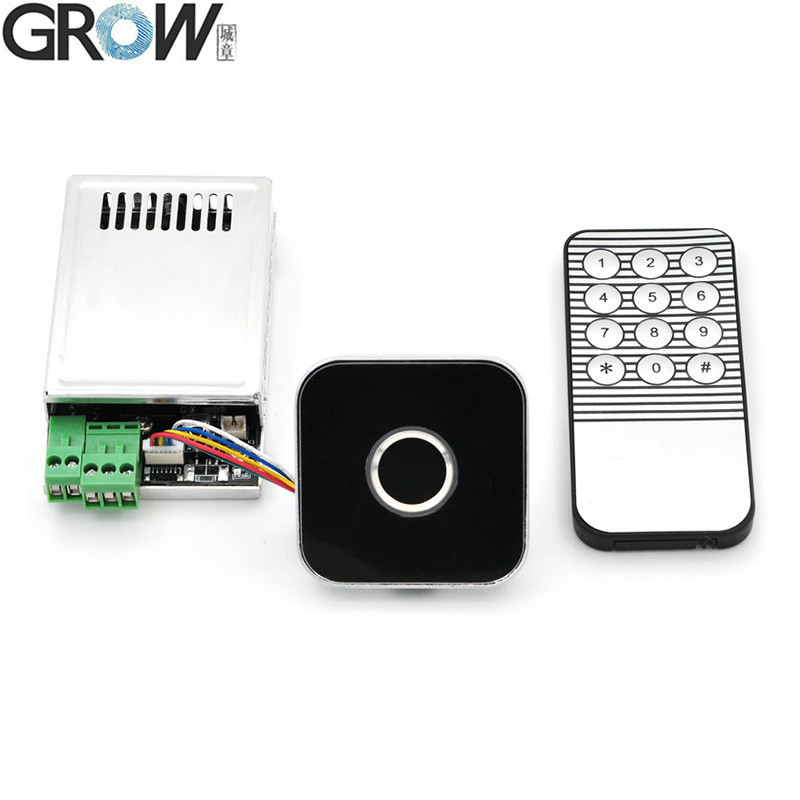

2. リモコン：
リモコンを使用する場合は、まずモジュールに触れて起動してください。
2.1 青色のインジケーターが点灯している場合はプログラミング状態、音楽が聞こえる場合は操作が成功したことを意味します
デフォルトパスワード：123456、パスワードの長さ：6桁
2.2 パスワードの変更： *パスワード*1*新しいパスワード*新しいパスワード#を押します
2.3 指紋の登録： *パスワード*2*データベース（1-5）# を押します。*ボタンを押すか、数秒待つと、指紋登録状態を終了します。
例： データベース3に登録：*パスワード*2*3#を押します
2.4. 指紋の削除： *パスワード*3*データベース（1-5）#を押します
例： データベース3で削除：*パスワード*3*3#を押します
2.5. ジョグモードでのリレー時間設定： *パスワード*4*時間（0.5秒～99秒）#を押します
例： 0.5秒に設定：*パスワード*4*00#を押します
例： 1秒に設定：*パスワード*4*01#を押します
例： 5秒に設定：*パスワード*4*05#を押します
例： 99秒に設定：*パスワード*4*99#を押します
2.6. 作業モードの設定：
ジョグモード：*パスワード*5*1#を押します
イグニッションモード：*パスワード*5*2#を押します
セルフロックモード：*パスワード*5*3#を押します
2.7. スタンバイモードの選択：
スタンバイモードオン：*パスワード*6*0#を押します
スタンバイモードオフ：*パスワード*6*1#を押します
2.8. 工場出荷時モードに戻す： *パスワード*7*パスワード#を押します
2.9. パスワードの使用： *パスワードを押すとリレーが閉じ、#を押すとリレーが開きます
注：工場出荷時の状態では、どの指紋でも使用できますが、指紋が登録されると機能は無効になります。

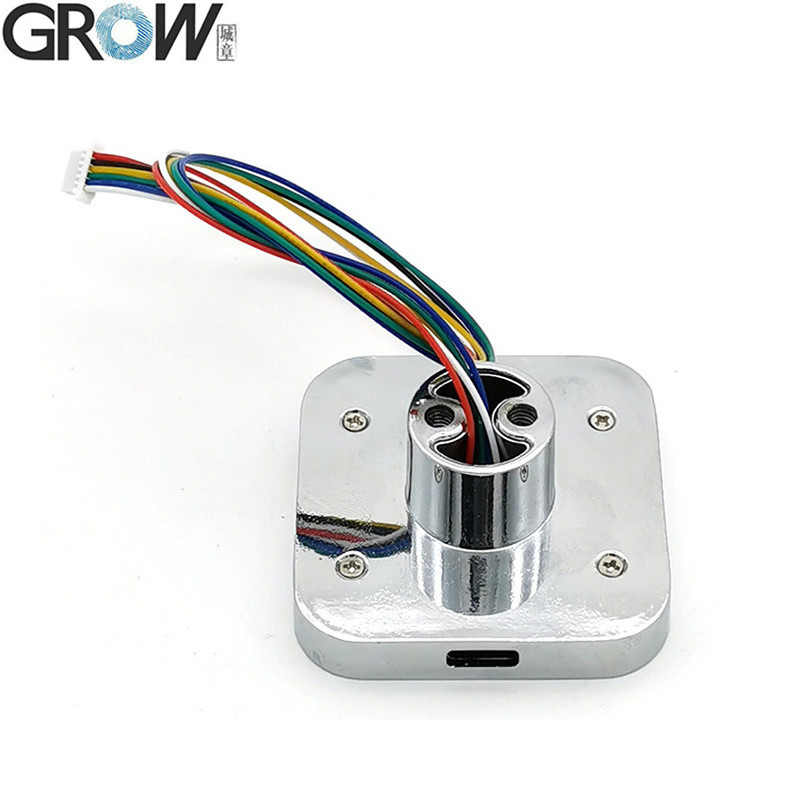

R502-AW仕様
| モデル |
R502-AW |
| タイプ |
静電容量型指紋モジュール |
| インターフェース |
UART（TTL） |
| 解像度 |
508 DPI |
| 電圧 |
DC 3.3V |
| 指紋容量 |
200 |
| センシングアレイ |
192*192ピクセル |
| 動作電流 |
20mA |
| スタンバイ電流 |
標準的なタッチスタンバイ電圧：3.3V、平均電流：2uA |

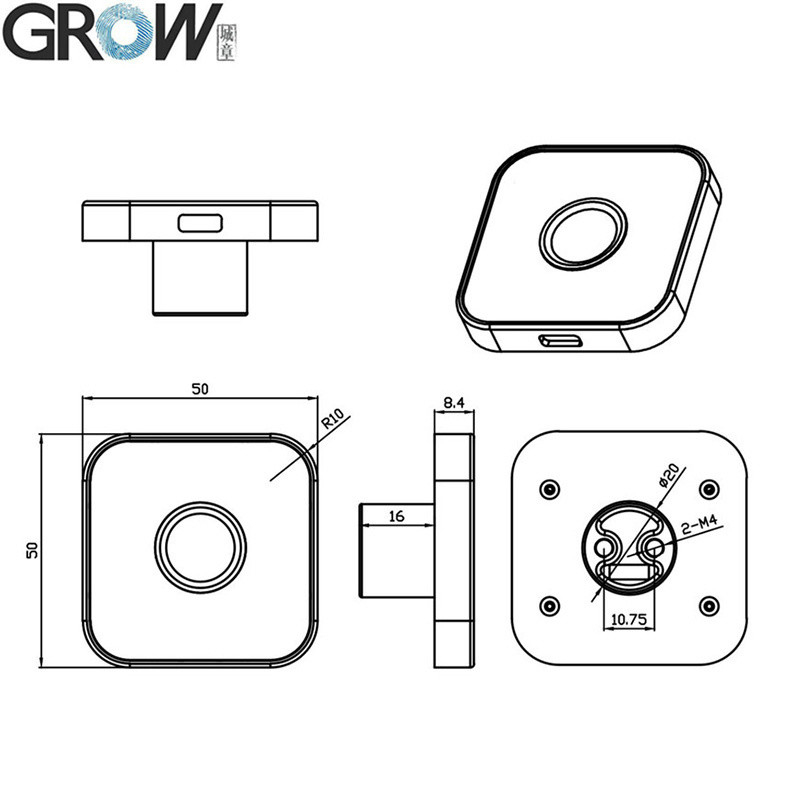

| 指紋モジュールの外形寸法 |
50*50*8.4 （mm） |
| 有効収集エリア |
直径15.5（mm） |

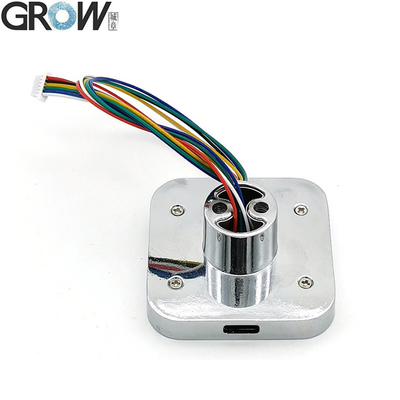

| エンクロージャー材質 |
亜鉛合金 |

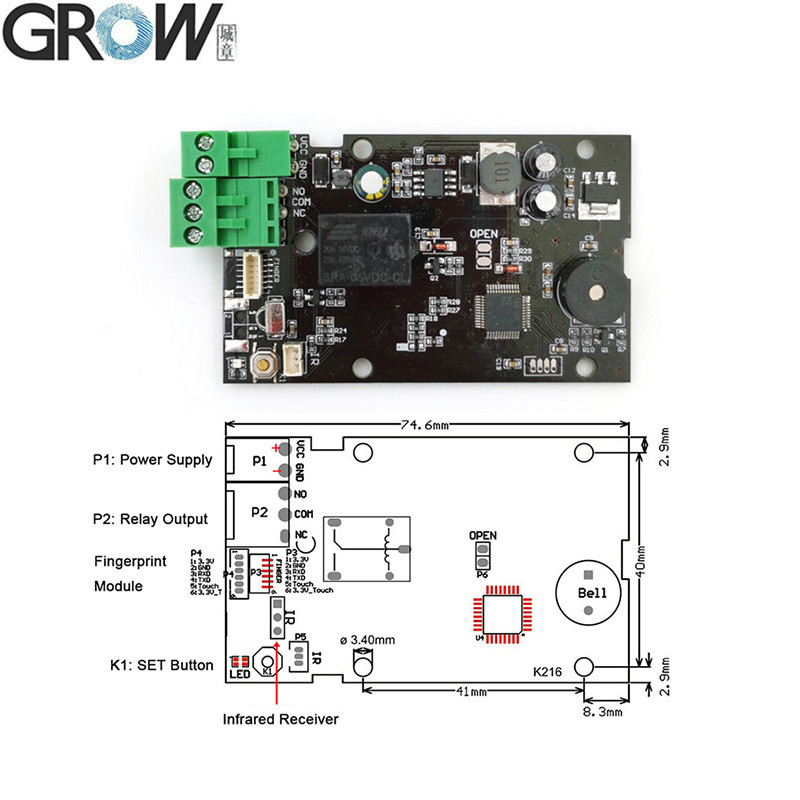

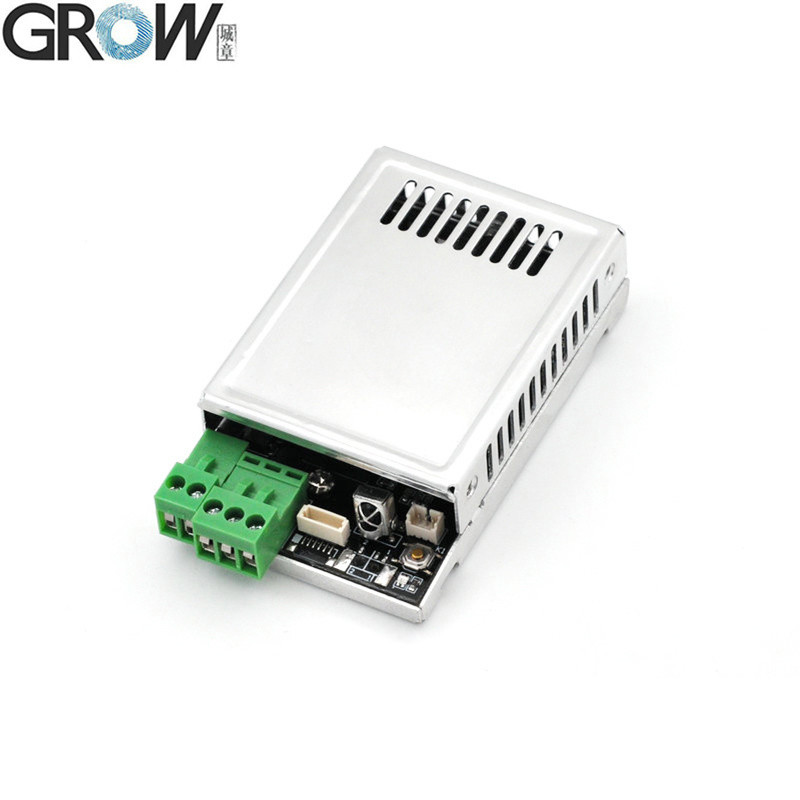

| コントロールボードの接続 |
KS200/K202/K215-V1.3/KL216/K219-A/K220/K236-A |
| コネクタ |
SH1.0-6Pin |
| LED制御 |
はい |

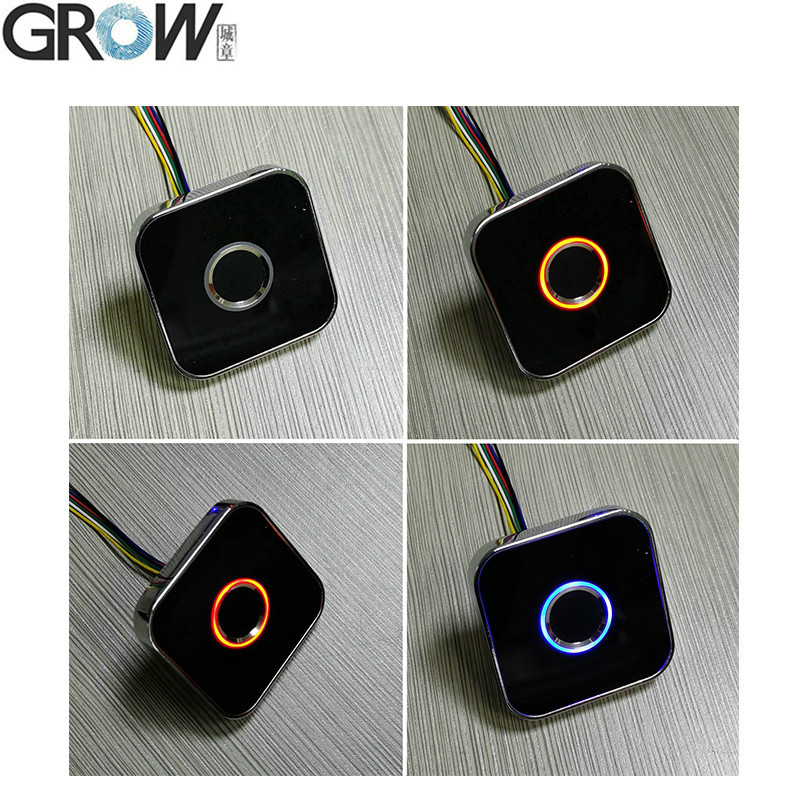

| LEDの色 |
紫と青と赤 |
| スキャン速度 |
< 0.2秒 |
| 検証速度 |
< 0.3秒 |
| マッチング方法 |
1：1; 1：N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| 作業環境 |
-20C ---60C |
| 作業湿度 |
10-85% |
| 帯電防止容量 |
15KV |
| 耐摩耗性 |
100万回 |
| 通信ボーレート（UART）： |
（9600 × N）bps（N = 1～12、デフォルトN = 6、つまり57600bps） |
ファイル
·Arduino、Android、.Net、Windowsなどのための無料のリファレンスSDKファイルを提供します。
·ユーザーマニュアルを提供します
YoutubeのR502-AWテストプログラム操作表示ビデオ：
https://youtu.be/Q82Zg4iFHOA
