Grow K220+R503 DC10-24V 管理者/ユーザー指紋アクセス制御ボードと2つのリレー

GROW K220+R503 DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board

基本情報

起源の場所:	中国
証明:	CE

最小注文数量:	1
パッケージの詳細:	カートン
受渡し時間:	高峰期: 15 営業日以内休業期: 15 営業日以内
支払条件:	T/T パイパール
供給の能力:	5000

ベストプライス接触

詳細情報

Model NO.:	K220+R503	Screen:	as Picture
Communication Interface:	RS232	Fingerprint Capacity:	200
Power Supply:	DC 10V--24V	Standby Current:	<10mA
Output:	Relay(Max. Current:10A)	Transport Package:	Standard Export Carton Package
Specification:	Power supply: DC 10V--24V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Voice Service:	Without Voice Service
Clock:	Without Clock	Color:	as Picture
Samples:	US$ 23.9/Piece 1 Piece(Min.Order) \|	Customization:	Available \| Customized Request
Shipping Cost:	about shipping cost and estimated delivery time.	Payment Method:	Initial Payment Full Payment
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.

製品の説明

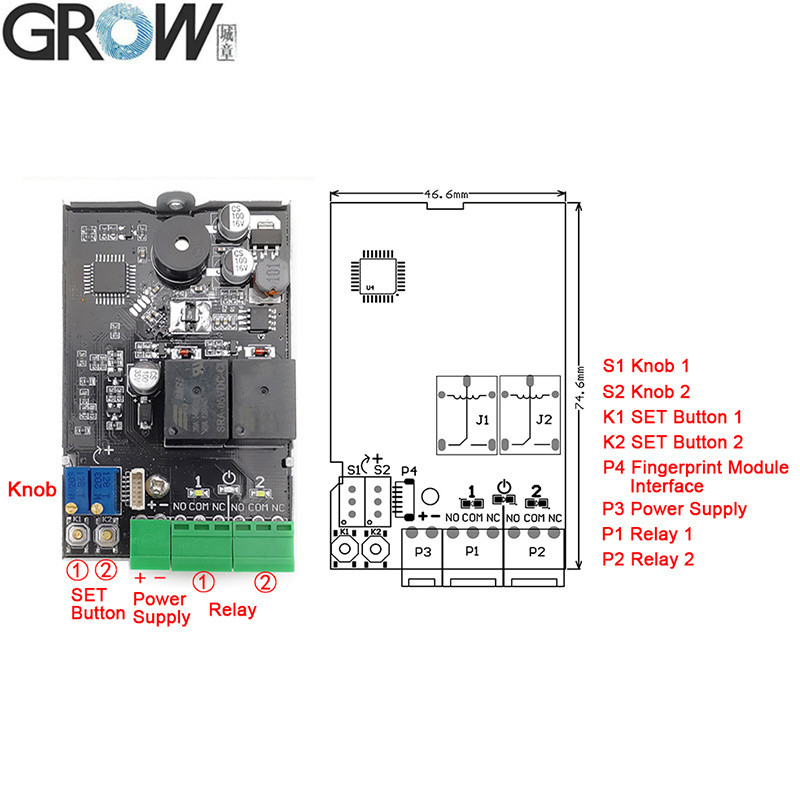

テクニカルパラメータ

●P1:電源:DC10V~30V
·P2:出力:リレー (最大電流:10A)
·P3: MX 1.0-6P 指紋モジュール (R502,R502-A,R503 を接続できます)
·P4: MX 1.25-6P 指紋モジュール (R300,R301T,R302,R303,R303T,R305,R306,R307,R501を接続できます)
スタンバイ電流:6mA ((DC12V)
·指紋容量:300個

操作説明書

1.SET ボタン ((K1-K2)
1.1 レジストリ管理者の指紋:SETボタンを押す.システム管理者のレジストリ状態で,青い指示灯が瞬く間に点滅する.音楽を聴くまで指紋収集エリアに何度も同じ指を入れると指紋登録が成功することを意味します. 指紋は継続的に登録できます. 追加する必要がない場合,数秒待って終了します.

1.2 指紋を消す:
1.2.1 単一のリレー位置の指紋を消去する:対応するSETボタンを長時間押す,青い指示灯が瞬く間に点滅する,長い"Di"のビープを聞く,指を緩める.リレー指示灯が点け音楽が聞こえる管理者とユーザーの指紋が削除される
1.2.2 すべてのリレー位置指紋を消去する ((工場デフォルトに戻る):長時間SETボタンを押して長時間"Di"のビープを2回聴く,指を緩め,すべての指示灯を点け,初期化操作が成功することを意味します.工場のデフォルトに戻る

2ユーザー指紋を登録します. 管理者の指紋を10秒ほど押して,音楽と青い指示灯が瞬く間に聞こえるまで,ユーザ指紋を追加することができます.音楽を聞くまで同じユーザ指を数回指紋収集エリアに入れると指紋登録が成功することを意味します. 指紋は継続的に登録できます. 追加する必要がない場合は,数秒待って終了します. (注:ユーザの指紋の保存場所は,管理者の指紋の保存場所に依存します.; 管理者の指紋がNo.1とNo.2に同時に保存されている場合,ユーザーの指紋はデフォルトでNo.1に保存されます.)

3. ユーザの指紋を削除する: "Di-" と音楽が聞こえるまで管理者の指紋を約20秒押す.この位置にあるユーザの指紋が削除される. (注:ユーザーの指紋の削除場所は,管理者の指紋の保存場所に依存します.管理者の指紋がNo.1とNo.2に同時に保存されている場合,No.1のユーザー指紋はデフォルトで削除されます.

4. リレー時間設定:リレーの閉じる時間を0.5秒から60秒に設定するために,S1またはS2を回す. 60秒を超えると,通常開いている状態で通常閉ざされた状態で,指紋が通過したときにリレーが起動, そしてリレーが再び指紋を通過すると解放され,リレーが操作され,循環的に解放されます. リレーは接触出力,スイッチ信号,電圧出力なしです.

5.使用:指を押す.指紋が通過した後,リレーは閉まる.閉じる時間はS1またはS2によって決定される.

注記:
1すべての指示灯は待機状態で消し,灯は動作状態で点灯します.
2通常開いたモードでモジュールの指示灯を閉じたい場合は,長い"Di"ビップを3回聞くためにSETボタンを長く押してください.開くためにこの操作を繰り返します.

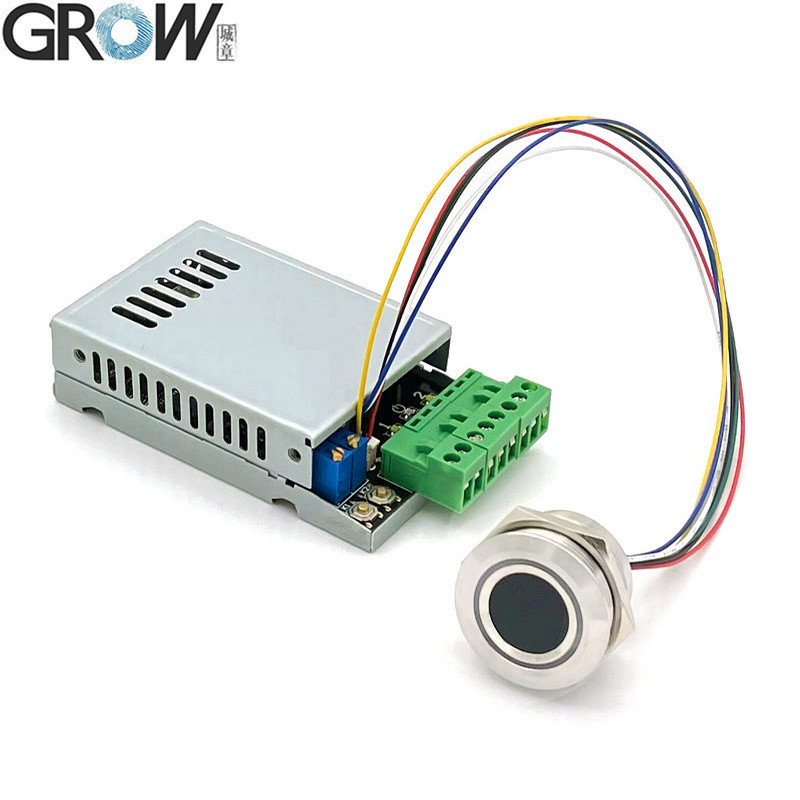

K220は,R502,R502-A,R502-AW,R503指紋モジュールと一緒に使用できます.

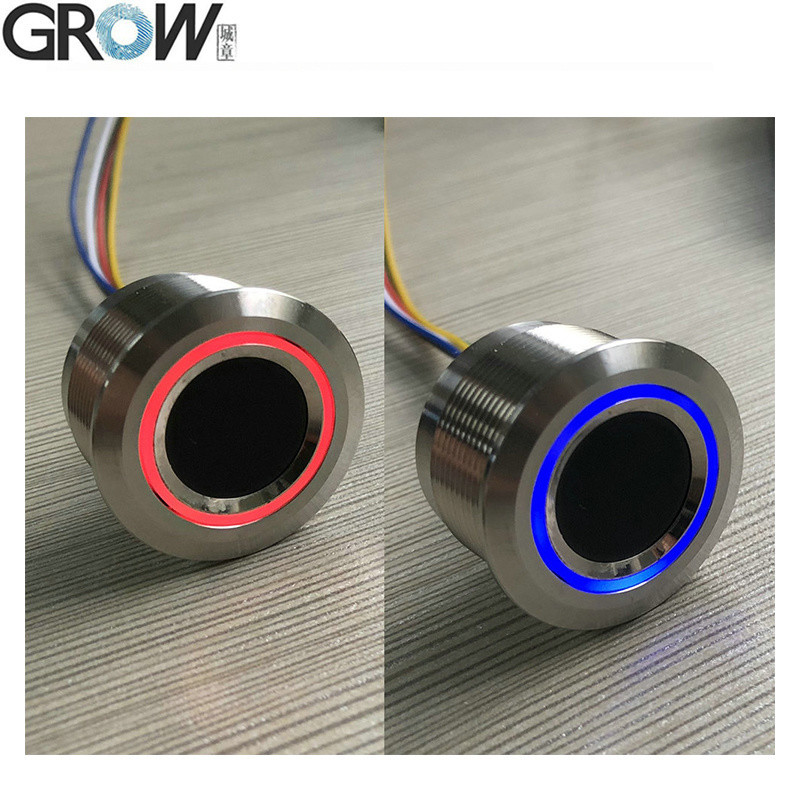

R503 仕様

モデル	R503
タイプ	容量式指紋モジュール
インターフェース	UART (TTL)
決議	508 DPI
電圧	DC 3.3V
指紋容量	200
感知系	192*192 ピクセル
稼動電流	20mA
待機電流	典型的なタッチスタンバイ電圧: 3.3V,平均電流: 2uA

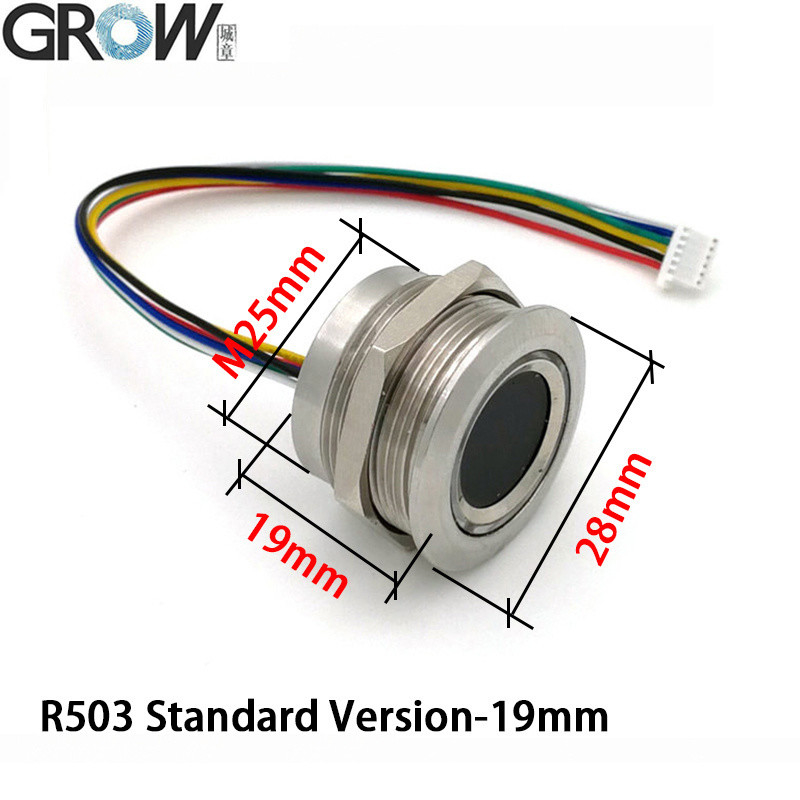

指紋モジュールの外部サイズ	直径 28 mm
指紋モジュールの内部サイズ	直径 23.5 mm
指紋モジュールの高さ	19 (ミリ)
効果的な採集地域	直径 15.5 (mm)
コネクタ	MX1.0-6Pin
LED制御	はい
LED カラー	青と赤
スキャン速度	<0.2秒
検証速度	<0.3秒
マッチング方法	1:11 N
FRR	≤1%
FAR	≤0.001%
労働環境	-20C〜60C
労働湿度	10~85%
反静的能力	15KV
磨き抵抗強度	100万回
通信ボード率 (UART):	(9600 × N) bps N = 1 ~ 12 (デフォルト N = 6,つまり 57600bps)

ファイル

·Arduino,Android,.Net,Windows などのための無料の参考SDKファイルを提供すること.
·ユーザーマニュアルを提供

K220 作戦動画 Youtube:https://youtu.be/YQXeH9AGbco

SDKファイルが必要な場合は,pls 私たちに連絡してください.
