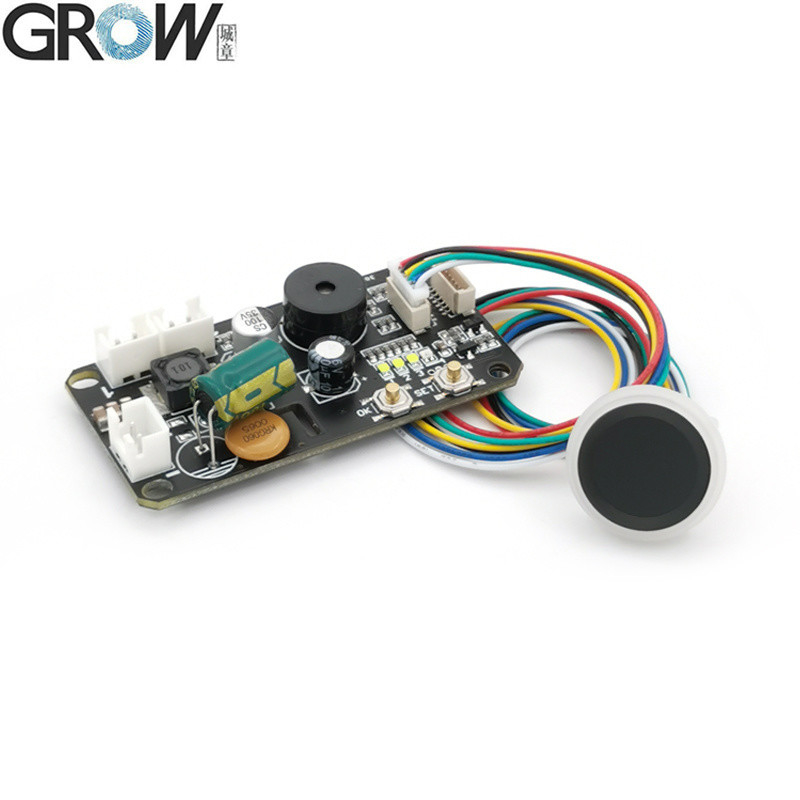

GROW KS220-L+R558-S DC30-75V 指紋制御ボード 2 リレー 管理者/ユーザー機能 自閉/ジョグ/点火モード

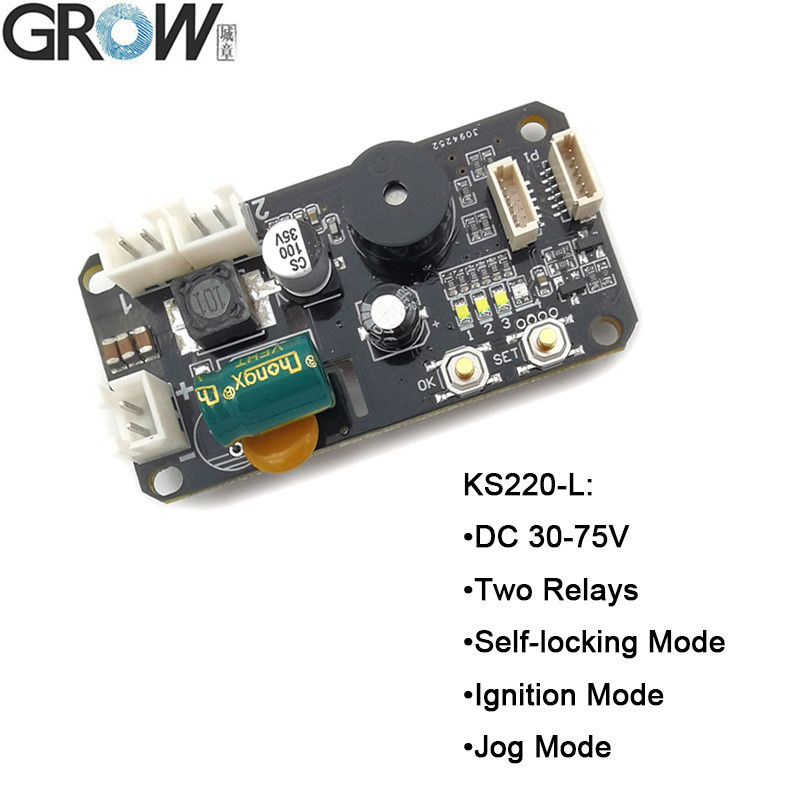

KS220-L 技術パラメータ
技術パラメータ:
·電源：DC 30-75V
·スタンバイ電流：3.5mA
·指紋容量：
·管理者指紋：10個

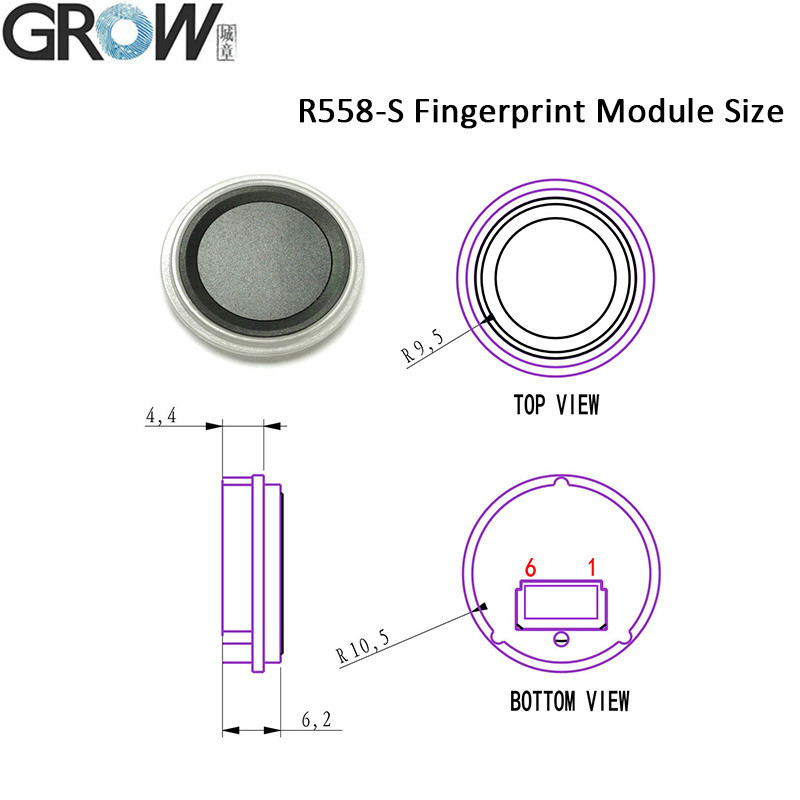

·ユーザー指紋：R503/R502-F：190個       R558/R558S：110個
·出力：リレー
·リレーモード：セルフロックモード、イグニッションモード、ジョグモード
DC30-75V、2リレー出力、管理者/ユーザー指紋、ジョグモード、セルフロックモード、イグニッションモード

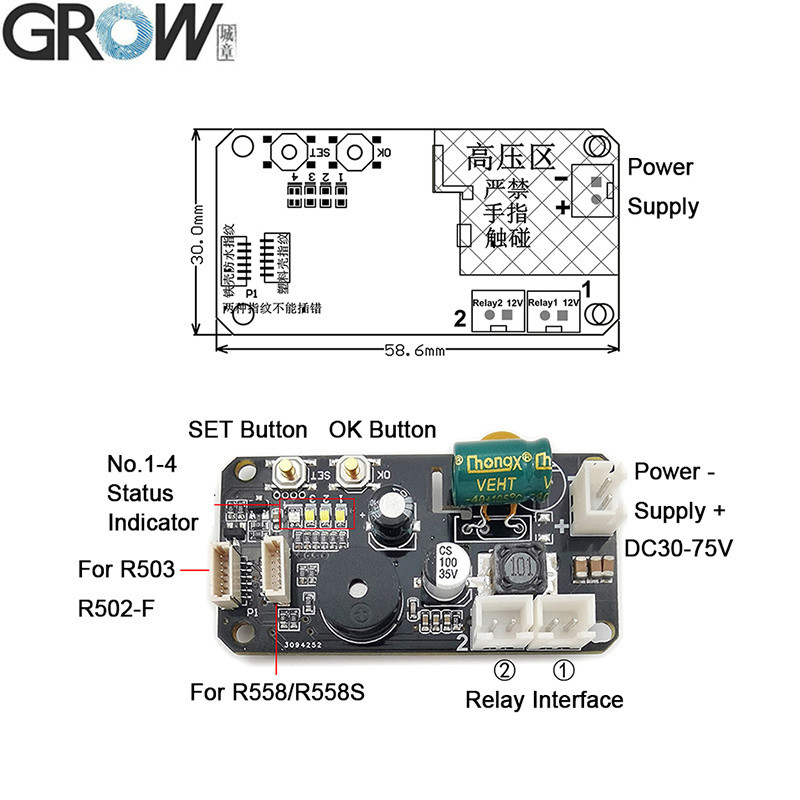

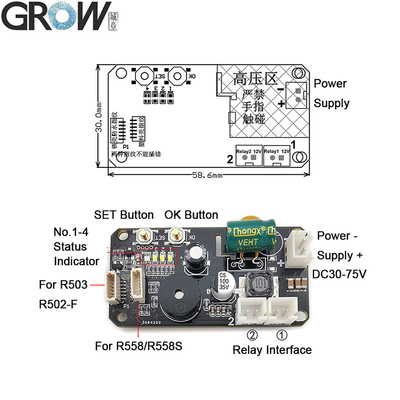

KS220-L 操作説明
（工場出荷時の動作状態では、No.1リレーはセルフロックモード、No.2リレーはイグニッションモードです。）
1.管理者指紋の登録：SETボタンを短く押すと、No.4ステータスインジケーターが青色に表示されます。次にOKボタンを押して確認します。指紋モジュールのLEDが点滅し、同じ管理者の指を指紋収集エリアに複数回押し当てて、音楽が聞こえたら指紋の登録が成功したことを意味します。指紋は連続して登録でき、10個の管理者の指紋を登録できます。指紋を追加する必要がなければ、数秒待って終了します。管理者が完全に登録されると、「DiDiDi」という音が聞こえた後、自動的に管理者登録状態を終了します。SETボタンをもう一度押すと、ユーザー指紋の登録が開始されます。管理者の指紋にはロック解除機能はなく、指紋の登録または削除にのみ使用されます。管理者の指紋は紫色のリングLEDで表示され、ユーザーの指紋は青色のリングLEDで表示されます。

2.ユーザー指紋の登録：管理者の指紋を押すと、モジュールが青色のインジケーターライトを表示し、音楽が聞こえます。これは、ユーザー指紋を追加できることを意味します。同じユーザーの指を指紋収集エリアに複数回押し当てて、音楽が聞こえたら指紋の登録が成功したことを意味します。システムが登録状態のときは、指紋を連続して登録できます。指紋を追加する必要がなければ、数秒待ちます。

3.ユーザー指紋の削除：管理者の指紋を押すと、モジュールが赤色のインジケーターライトを表示し、「DiDiDi」というビープ音と音楽が聞こえます。これは、ユーザーの指紋が削除されたことを意味します。

4.工場出荷時のデフォルトに戻す：SETボタンを繰り返し短く押し、No.4ステータスインジケーターが赤色になるまで待ちます。次にOKボタンを長押しし、指紋モジュールが赤色のインジケーターライトを速く点滅させ、音楽が聞こえたら初期化操作が成功したことを意味します。

5.リレー1の使用方法：登録済みのユーザー指紋を短く押します。指紋モジュールは緑色のライトを表示します。

6.リレー2の使用方法：登録済みのユーザー指紋を長押しします。指紋モジュールは青色のライトを表示します。

注記：
1.工場出荷時の状態では、どの指紋でも使用できますが、指紋が登録されると機能は無効になります。
