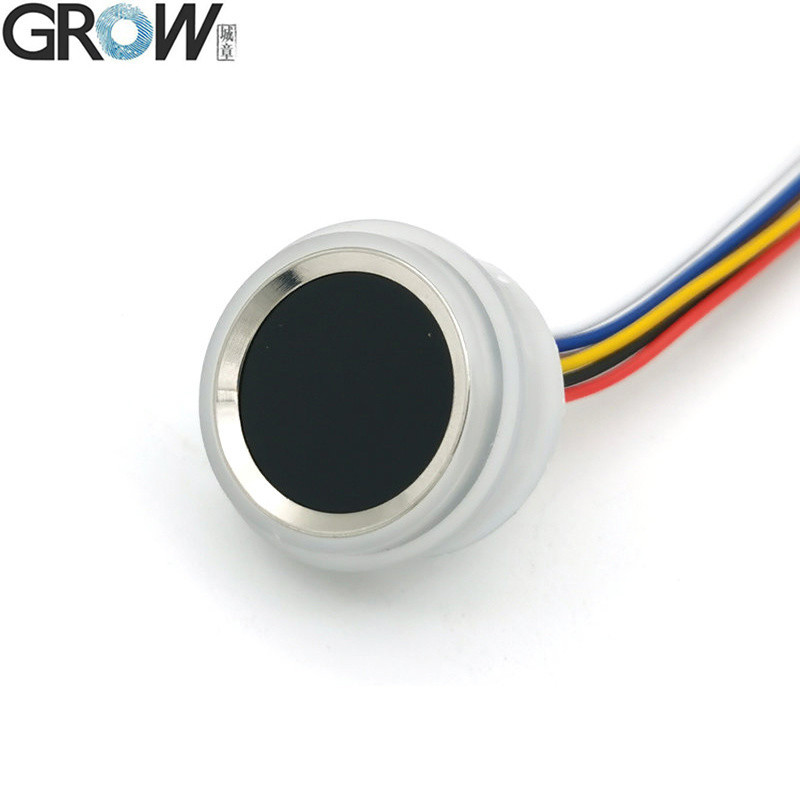

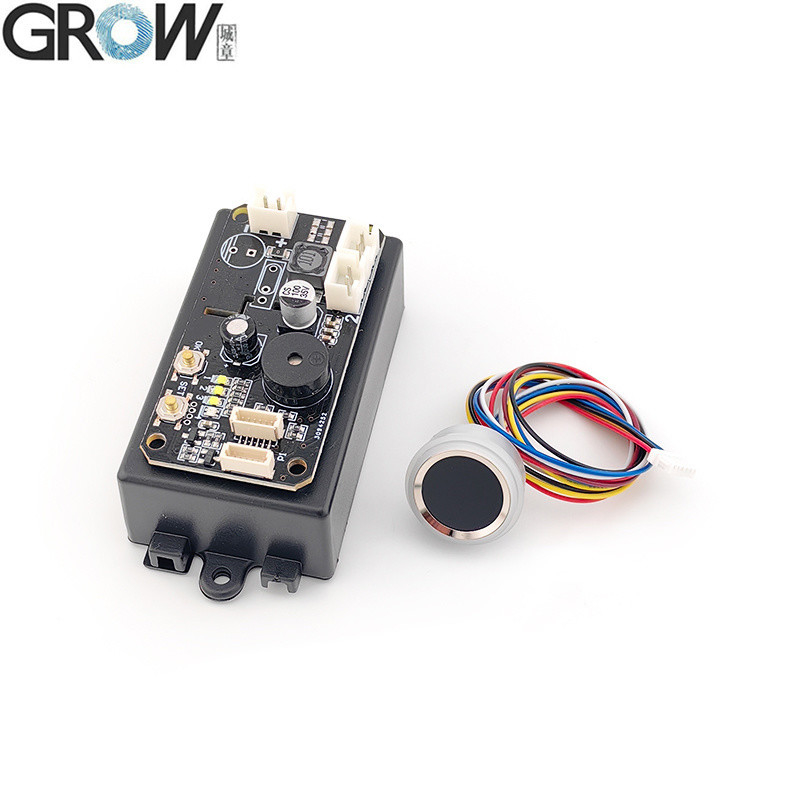

GROW KS220-S+502-F 指紋アクセス制御ボード 2リレー DC12V 自己ロック/イグニッション/ジョグモード搭載 管理者/ユーザー

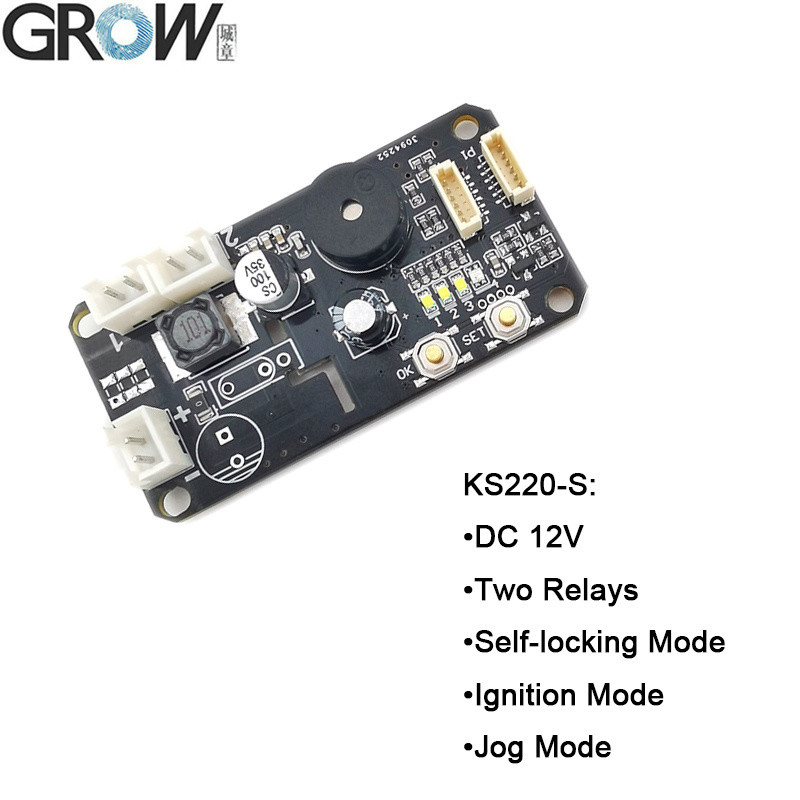

KS220-S 技術パラメータ
技術パラメータ:
·電源: DC 12V
·待機電流: 25uA
·指紋容量:
·管理者指紋: 10個
·ユーザー指紋: R503/R502-F:190個    R558/R558S:110個
·出力: リレー
·リレーモード: 自己ロックモード、イグニッションモード、ジョグモード

車、オートバイなどに接続し、高いセキュリティが必要な製品の場合は、R503、R502-Fを選択することをお勧めします。

KS220-SとKS220-Lの違い:

KS220-S: DC12V、25uA

KS220-L: DC30-75V、3.5mA

KS220-S 操作説明

(工場出荷時の状態では、No.1リレーは自己ロックモード、No.2リレーはイグニッションモードです。)

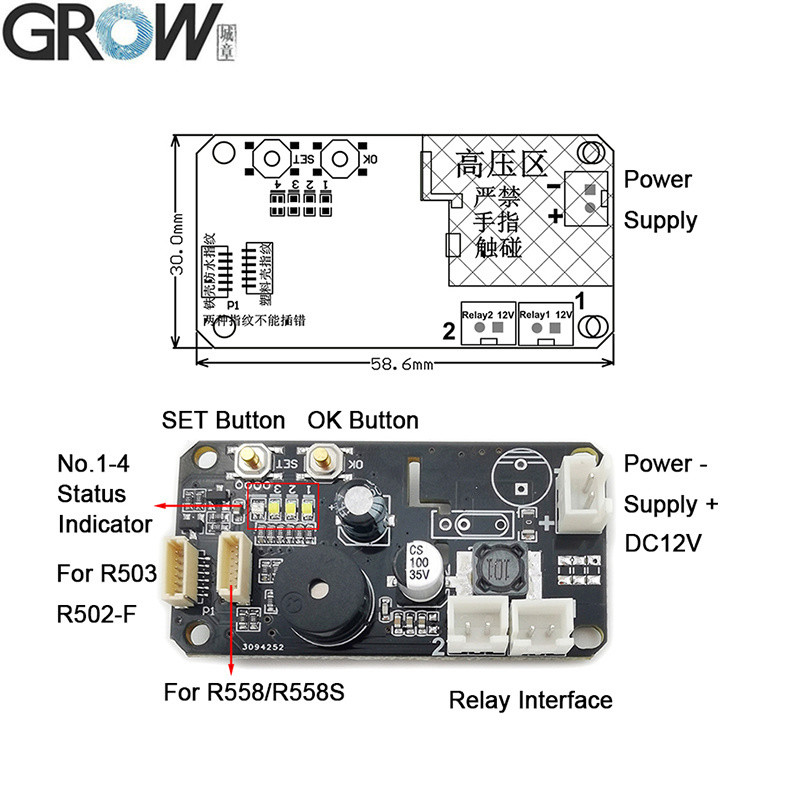

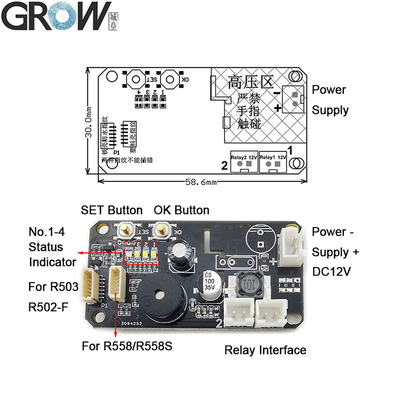

1.管理者指紋の登録:
SETボタンを短く押すと、No.4ステータスインジケーターが青色に表示されます。次にOKボタンを押して確認します。指紋モジュールのLEDが点滅し、同じ管理者の指を指紋収集エリアに複数回押し当てて、音楽が聞こえたら指紋の登録が成功したことを意味します。指紋は連続して登録でき、10個の管理者指紋を登録できます。指紋を追加する必要がなければ、数秒待って終了します。管理者が完全に登録されると、「DiDiDi」という音が聞こえた後、自動的に管理者登録状態を終了します。SETボタンをもう一度押すと、ユーザー指紋の登録が開始されます。管理者の指紋にはロック解除機能はなく、指紋の登録または削除にのみ使用されます。管理者の指紋は紫色のリングLEDで表示され、ユーザーの指紋は青色のリングLEDで表示されます。2.ユーザー指紋の登録:

管理者の指紋を押すと、モジュールが青色のインジケーターライトを表示し、音楽が聞こえます。これは、ユーザー指紋を追加できることを意味します。同じユーザーの指を指紋収集エリアに複数回押し当てて、音楽が聞こえたら指紋の登録が成功したことを意味します。システムが登録状態にある場合、指紋は連続して登録できます。指紋を追加する必要がなければ、数秒待ちます。3.ユーザー指紋の削除:

管理者の指紋を押すと、モジュールが赤色のインジケーターライトを表示し、「DiDiDi」というビープ音と音楽が聞こえます。これは、ユーザー指紋が削除されたことを意味します。4.工場出荷時の状態に戻す:

SETボタンを繰り返し短く押し、No.4ステータスインジケーターが赤色になるまで待ちます。次に、OKボタンを長押しし、指紋モジュールが赤色のインジケーターライトを速く点滅させ、音楽が聞こえたら初期化操作が成功したことを意味します。5.リレー1の使用方法:

登録済みのユーザー指紋を短く押します。指紋モジュールが緑色のライトを表示します。6.リレー2の使用方法:

登録済みのユーザー指紋を長押しします。指紋モジュールが青色のライトを表示します。注:

1.工場出荷時の状態では、どの指紋でも使用できますが、指紋が登録されると機能は無効になります。
製品ファイル

·Arduino、Android、.Net、Windowsなどの無料のリファレンスSDKファイルを提供します。
