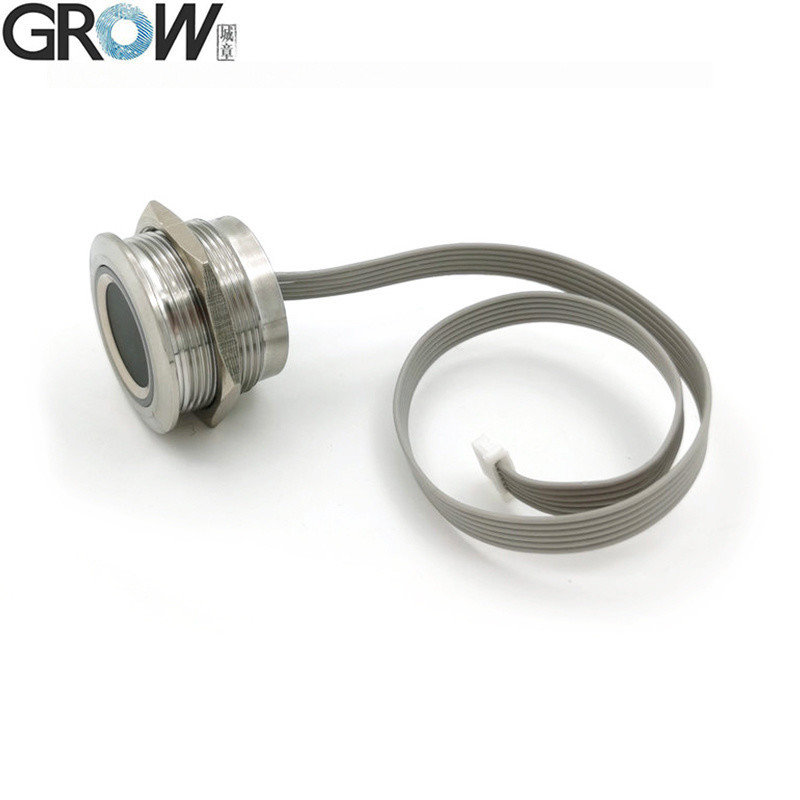

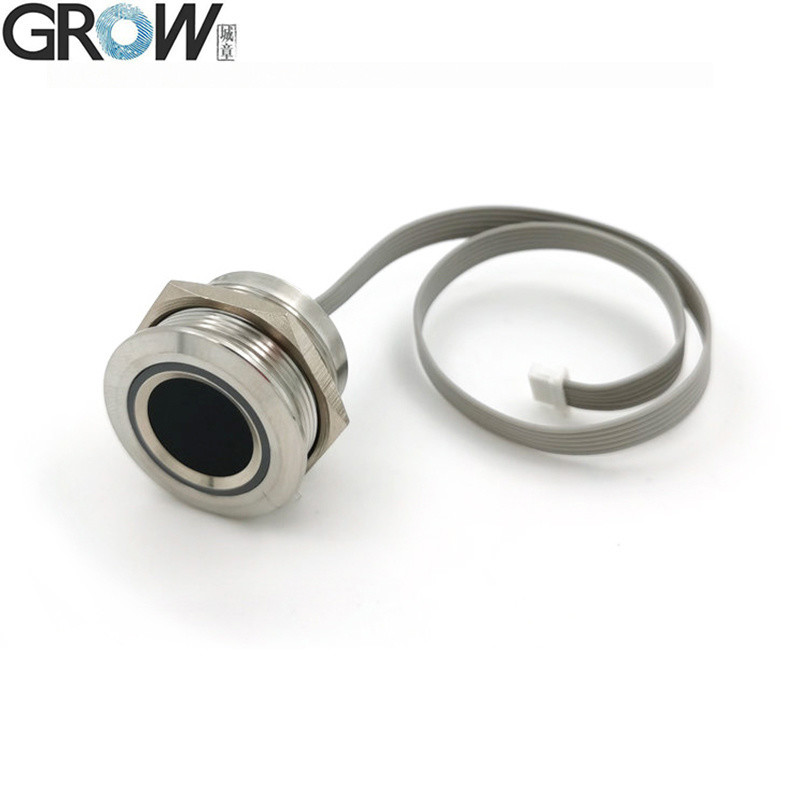

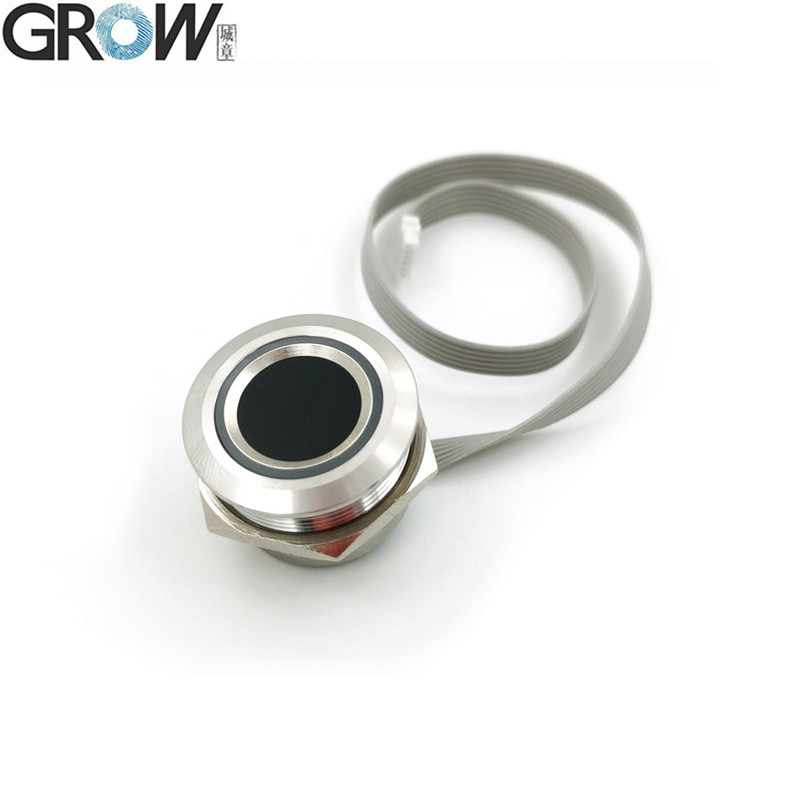

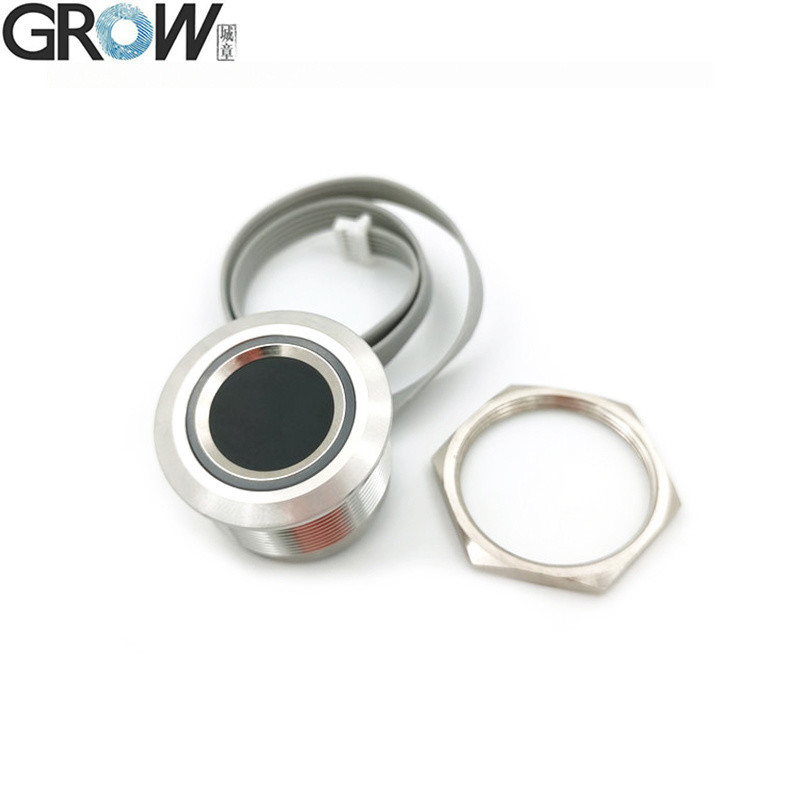

GROW R503S RGB リング LED コントロール DC3.3V SH1.0-6pin 150 容量容量指紋センサー Arduino 向け

GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino

基本情報

起源の場所:	中国
証明:	CE

最小注文数量:	1
パッケージの詳細:	カートン
受渡し時間:	高峰期: 15 営業日以内休業期: 15 営業日以内
支払条件:	T/T パイパール
供給の能力:	5000

ベストプライス接触

詳細情報

Model NO.:	R503S	Screen:	as Picture
Communication Interface:	RS232	Fingerprint Capacity:	150
Voltage:	DC 3.3V	Collection Area:	Diameter 15.5 (mm)
Sensing Array:	160*160 Pixel	Resolution:	508 Dpi
Abrasive Resistance Intensity:	1 Million Times	Antistatic Capacity:	15kv
Fingerprint Module External Diameter:	28mm	Fingerprint Module Inner Diameter:	25mm(M25)
Fingerprint Module Height:	19mm	Weight:	32g
LED Control:	Yes	Transport Package:	Standard Export Carton Package
Specification:	Diameter 28 (mm)	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Color:	Black
Samples:	US$ 10.5/Piece 1 Piece(Min.Order) \|	Customization:	Available \| Customized Request
Shipping Cost:	about shipping cost and estimated delivery time.	Payment Method:	Initial Payment Full Payment
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
ハイライト:	LED制御指紋センサーモジュール , LED制御指紋識別モジュール , アクセス制御指紋センサーモジュール

製品の説明

説明

1。統合された画像収集とアルゴリズムチップを一緒に、オールインワン
2。条件に適応する柔軟性は、それが乾燥した指、濡れた指、軽いテクスチャの指、そして古い指など、指がすべて高い認識率を持っています。
3.主なアプリケーション領域：アクセス制御、出席、安全預金ボックスなど、さまざまな最終製品に埋め込むことができます

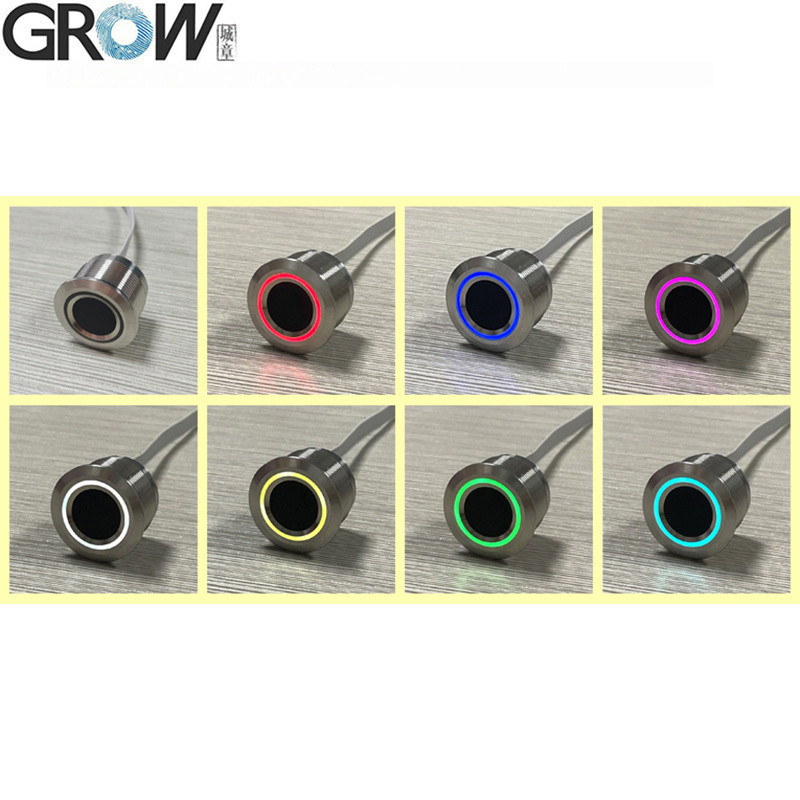

RGBリングインジケータライトを備えたR503S指紋モジュール、LEDはコマンドによって制御できます。

	R503	R503-5V	R503-M22	R503Pro	R503S
電源	DC 3.3V	DC 5V	DC 3.3V	uart： DC 3.3V USB：DC 5V	DC 3.3V
センシングアレイ	192*192ピクセル	192*192ピクセル	192*192ピクセル	192*192ピクセル	160*160ピクセル
指紋容量	200	200	200	1500	150
サイズ	M25	M25	M22	M25	M25
コネクタ	SH 1.0mm 6pin	MX 1.25mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin

R503S仕様

モデル	R503S
タイプ	容量性指紋モジュール
インタフェース	uart（ttl）
解決	508 dpi
電圧	DC 3.3V
指紋容量	150
センシングアレイ	*160160ピクセル**
動作電流	20ma
スタンバイ電流	典型的なタッチスタンバイ電圧：3.3V、平均電流：2UA
指紋モジュール外部サイズ	直径28（mm）
指紋モジュール内側のサイズ	直径25（mm）（m25）
指紋モジュールの高さ	19（mm）
コレクションエリア	直径15.5（mm）

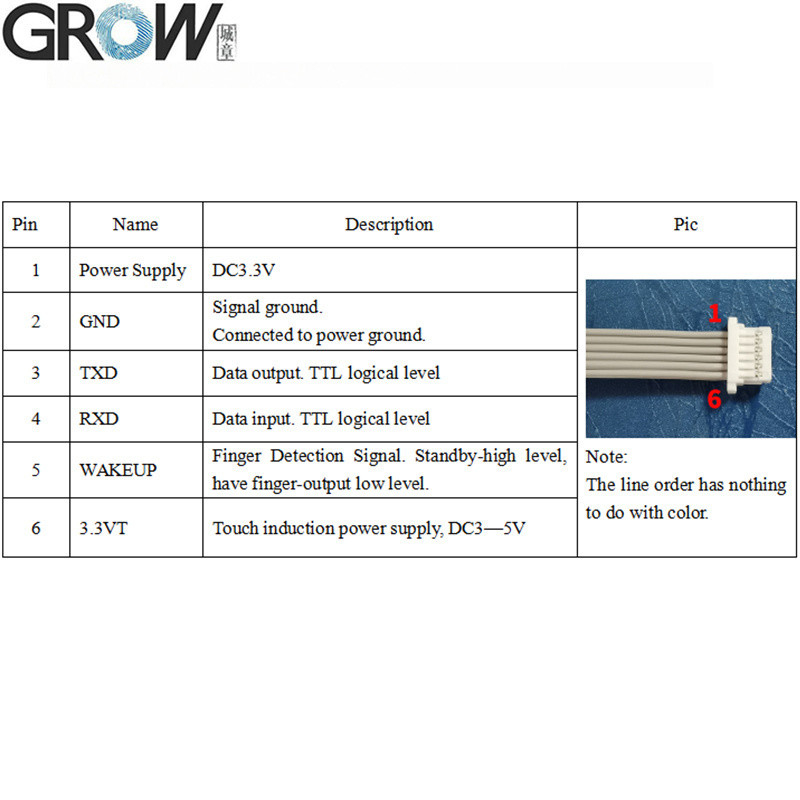

コネクタ	Sh1.0-6pin
LEDコントロール	はい
LED色	RGB
スキャン速度	<0.2秒
検証速度	<0.3秒
一致方法	1：1; 1：n
frr	≤1％
遠い	≤0.001％
作業環境	-20c --- 60c
湿度を働かせます	10-85％
反スタティック能力	15kv
研磨抵抗強度	100万回
通信ボーレート（UART）：	（9600×n）bpsここでn = 1〜12（デフォルトn = 6、すなわち57600bps）

ファイル

・Arduino、Android、.Net、Windowsなどに無料の参照SDKファイルを提供します。
・ユーザーマニュアルを提供します

このWebサイトリンクからR503Sユーザーマニュアルをダウンロードできます。
https://hzgrow.en.made-in-china.com

R503テストプログラム操作YouTubeの表示ビデオ：https://youtu.be/ed2xtwcwomq

SDKファイルが必要な場合は、plsにお問い合わせください。
