200 容量アルディノ指紋スキャナー柔軟性高い認識率

200 Capacity Arduino Finger Print Scanner Flexible High Recognition Rate

基本情報

起源の場所:	中国
証明:	CE

最小注文数量:	1
パッケージの詳細:	カートン
受渡し時間:	高峰期: 15 営業日以内休業期: 15 営業日以内
支払条件:	T/T パイパール
供給の能力:	5000

ベストプライス接触

詳細情報

モデル番号:	R503-M22	Screen:	as Picture
通信インターフェース:	RS232	Fingerprint Capacity:	200
電圧:	DC 3.3V	Effective Collection Area:	Diameter 15.5 (mm)
Sensing Array:	190*190 Pixel	Resolution:	508 Dpi
アブラシブ抵抗強度:	100万回	アンチスタティック能力:	15kv
Fingerprint Module External Diameter:	25mm	Fingerprint Module Inner Diameter:	22mm(M22)
Fingerprint Module Height:	15mm	Weight:	32g
LED Control:	Yes	Transport Package:	Standard Export Carton Package
仕様:	直径 25 mm	Trademark:	GROW
原産地:	中国	HS Code:	8471609000
供給の能力:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	音声サービス:	音声サービスなし
Clock:	Without Clock	Samples:	US$ 13.9/Piece\| 1 Piece(Min.Order)
Customization:	Available\|Customized Request	Shipping Cost:	Contact the supplier about freight and estimated delivery time.
Payment Methods:	Initial Payment/Full Payment	Currency:	US$
Return&refunds:	Claim a refund if your order doesn't ship, is missing, or arrives with product issues.
ハイライト:	200 容量アルディノ指紋スキャナー , 200 容量アルドゥーニョ指紋リーダー , 柔軟なArduino指紋スキャナー

製品の説明

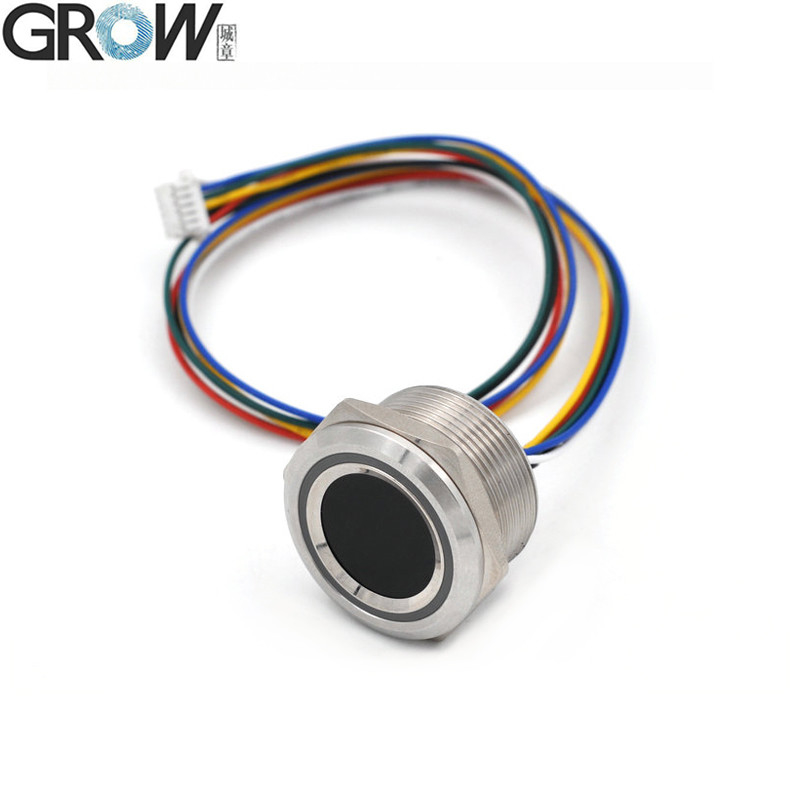

Grow R503-M22 DC3.3V 200 容量容量指紋センサー

記述

1統合された画像収集とアルゴリズムチップ
2湿った指,乾いた指,軽い質感の指紋,古い指,すべて高い認識率
3主な用途: 様々な最終製品に組み込める:アクセス制御,出席,セーフボックス

R503-M22はR503と同じですサイズが違うだけです

R503-M22は,KS200,K202,K215,KL216,K219,K220,K236,KS220のコントロールボードでも動作できます.

	R503	R503-5V	R503-M22	R503Pro	R503S
電源	DC 3.3V	DC 5V	DC 3.3V	UART: UART: UART:DC 3.3V USB:DC 5V	DC 3.3V
センサー配列	192*192 ピクセル	192*192 ピクセル	192*192 ピクセル	192*192 ピクセル	160*160 ピクセル
指紋容量	200	200	200	1500	150
サイズ	M25	M25	M22	M25	M25
コネクタ	SH 1.0mm 6ピン	MX 1.25mm 6ピン	SH 1.0mm 6ピン	SH 1.0mm 6ピン	SH 1.0mm 6ピン

R503-M22 仕様

モデル	R503-M22
タイプ	容量式指紋モジュール
インターフェース	UART (TTL)
決議	508 DPI
電圧	DC 3.3V
指紋容量	200
感知系	192*192 ピクセル
稼動電流	20mA
待機電流	典型的なタッチスタンバイ電圧: 3.3V,平均電流: 2uA

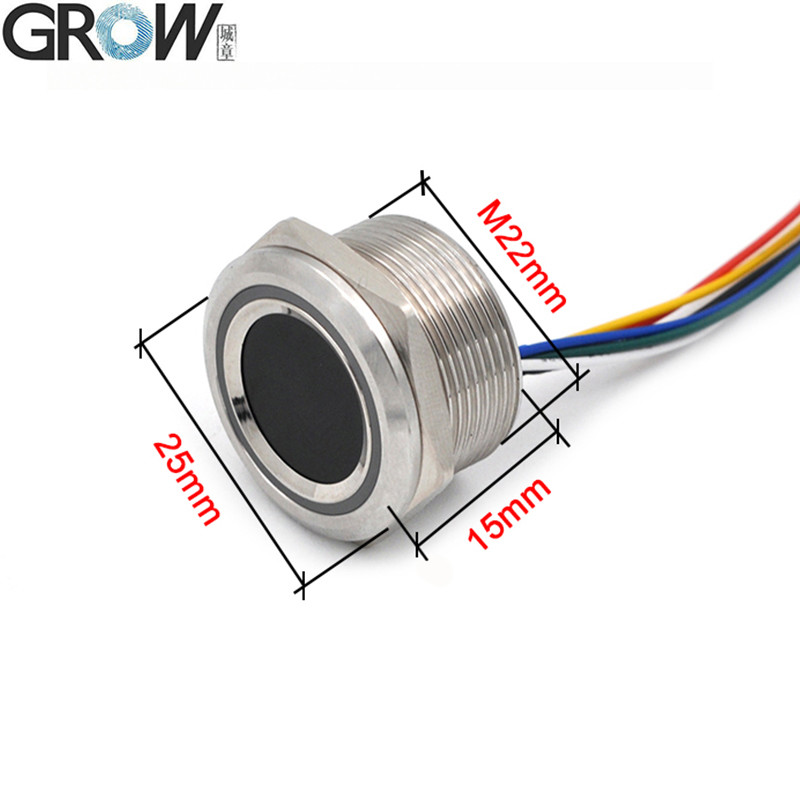

指紋モジュールの外部サイズ	直径 25 mm
指紋モジュールの内部サイズ	直径22 (ミリ) ((M22)
指紋モジュールの高さ	15 (ミリ)
効果的な採集地域	直径 15.5 (mm)

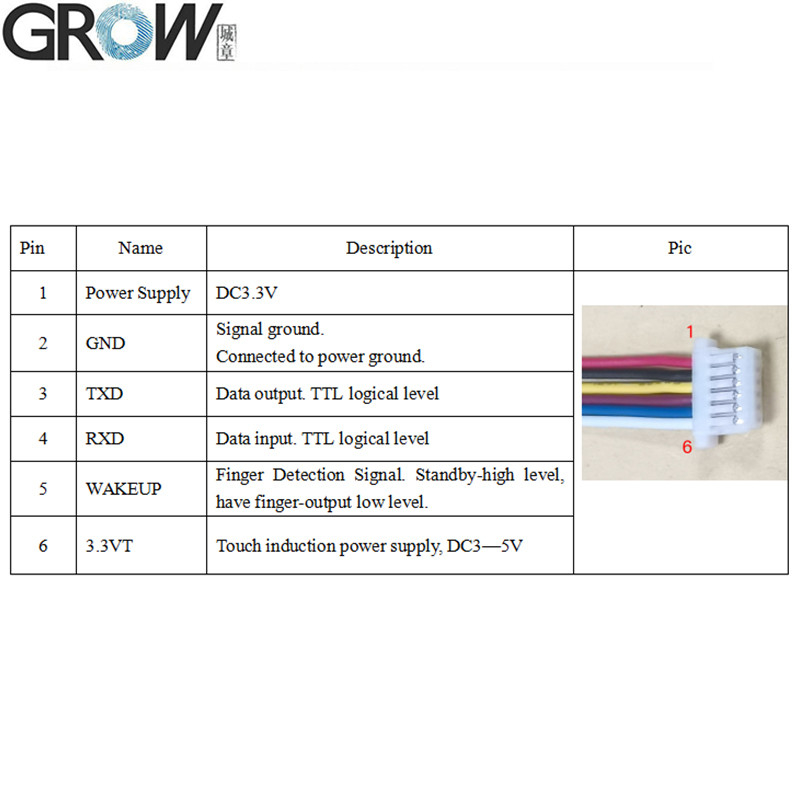

コネクタ	SH1.0-6Pin
LED制御	はい
LED カラー	RGB
スキャン速度	<0.2秒
検証速度	<0.3秒
マッチング方法	1:11 N
FRR	≤1%
FAR	≤0.001%
労働環境	-20C〜60C
仕事の湿度	10~85%
反静的能力	15KV
磨き抵抗強度	100万回
通信ボード率 (UART):	(9600 × N) bps N = 1 ~ 12 (デフォルト N = 6,すなわち 57600bps)

ファイル

·Arduino,Android,.Net,Windowsなどのための無料の参考SDKファイルを提供すること.
·ユーザーマニュアルを提供

このウェブサイトのリンクからR503 R503-M22のユーザーマニュアルをダウンロードできます.
https://hzgrow.en.made-in-china.com

R503 試験プログラムの動作の動画をYouTubeで表示する:https://youtu.be/eD2xtwCWOmQ

SDKファイルが必要な場合は,pls 私たちに連絡してください.

高解像度で素早く認識するR503-M22指紋モジュールは,指紋画像の詳細を把握するために,画像解像度508dpiの192*192ピクセルセンサーを使用します.指紋画像入力時間は0.3秒未満です.迅速かつ効率的.

大容量ストレージ:R503-M22は200個の記憶容量があり,指紋アクセス制御システム,指紋時間出席システムなど,ほとんどのアプリケーションシナリオのニーズを満たすことができます.

複数のマッチングと検索方法:R503-M22指紋モジュールは,比較モード (1: 1) と検索モード (1: N) の両方でマッチをサポートし,幅広いアプリケーションシナリオで迅速かつ正確な指紋識別を可能にします.

防水と耐久性The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenarios長期使用でモジュールの高耐久性と安定性を保証します.

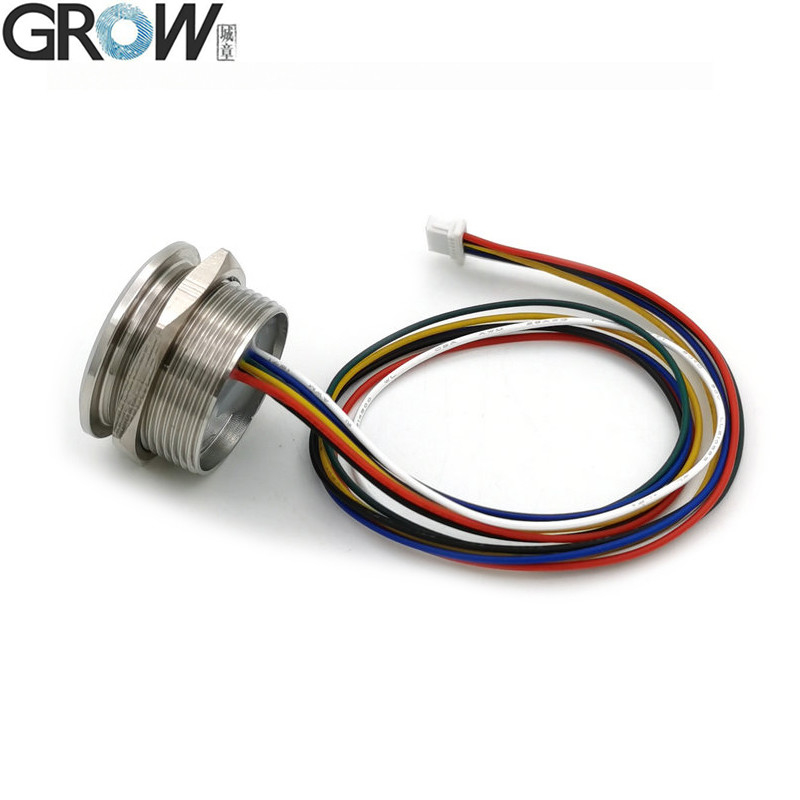

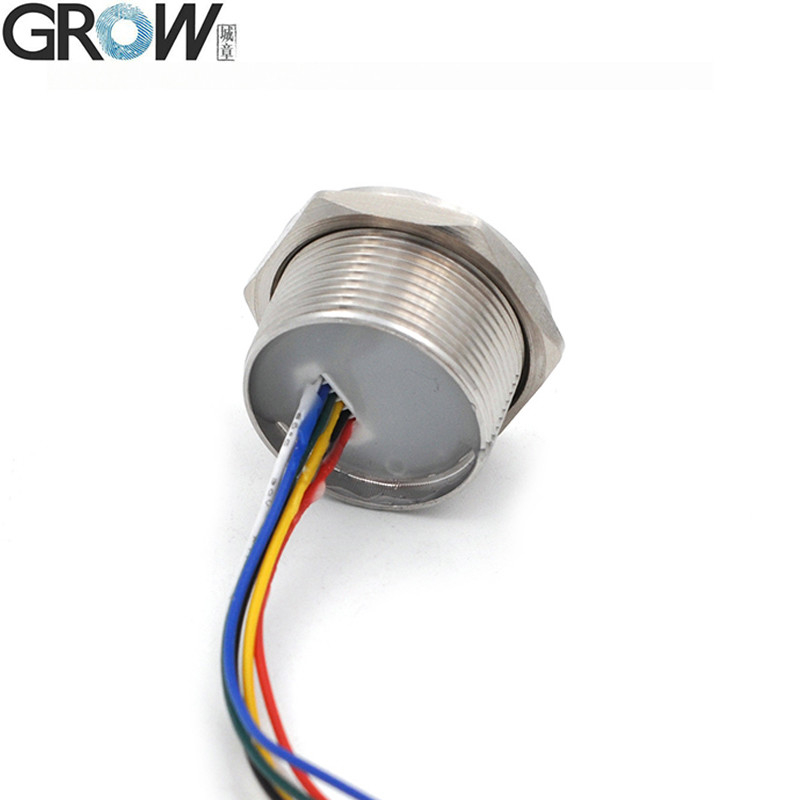

簡単にインストール:R503-M22指紋モジュールは,直径M22の丸いスレッドデザインと,線長20cmの適度なインターフェースワイヤ間隔を採用し,ユーザーが簡単にインストールして接続することができます.さらに,そのコンパクトなサイズにより,モジュールは様々なデバイスに簡単に組み込まれます.

柔軟な拡張能力:R503-M22指紋モジュールは,RS232 (TTL論理レベル,3.3V) など,さまざまな通信プロトコルとインターフェースをサポートします.ユーザが二次開発や拡張を行うのに便利なまた,その組み込みアルゴリズムチップは指紋データを処理する上でモジュールをより効率的かつ安定的にします.

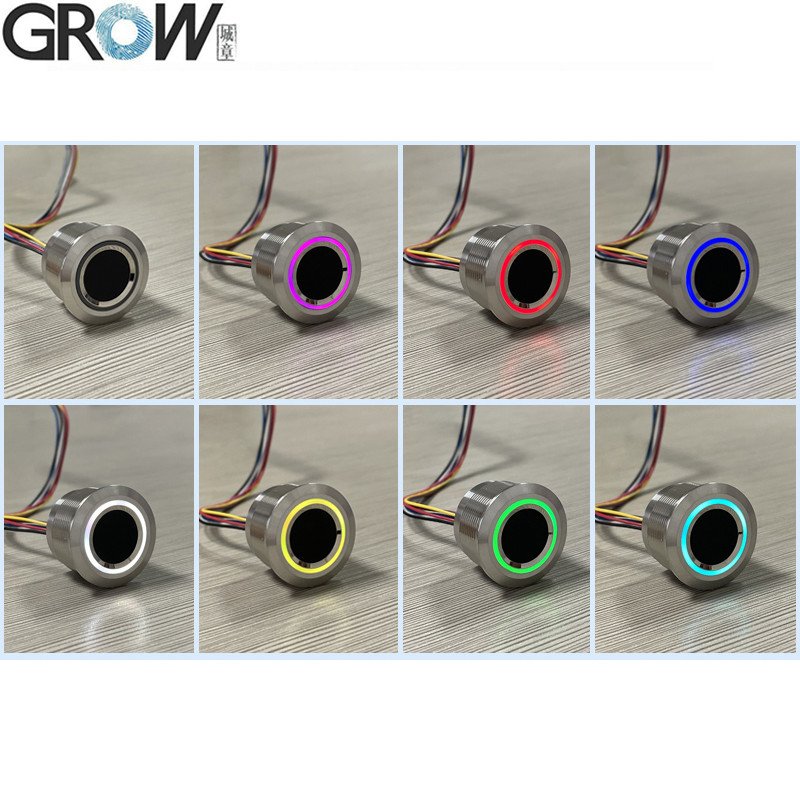

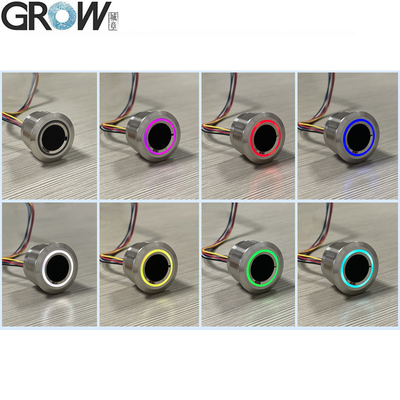

LED RGB:R503-M22 指紋モジュールは,色彩のあるライトリングを装備しており,コマンドに従って異なるライトリングの色に調整できます.モジュールの使用を簡潔で明確にする

高度なセキュリティレベルR503-M22指紋モジュールは,高度な指紋認識アルゴリズムを採用し,セキュリティの5つのレベル (低から高: 1, 2, 3, 4, 5) と,非常に低い誤り受信率 (FAR) を採用しています (<0.誤った拒絶率 (FRR) (<1%).0%) で,認識プロセスにおけるモジュールの正確性と安全性を保証します.

安定した電源設計:DC +3.3Vで電源を供給するモジュールは,さまざまな環境で安定したパフォーマンスを維持する安定した電源設計を有する.また,低電源電流 (30mA典型),装置のエネルギー消費量と熱発生量を減らすのに役立ちます.
